81022 Optipress-Aquaplus-Manchon de transformation
| matériau principal | bronze CC246E |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |

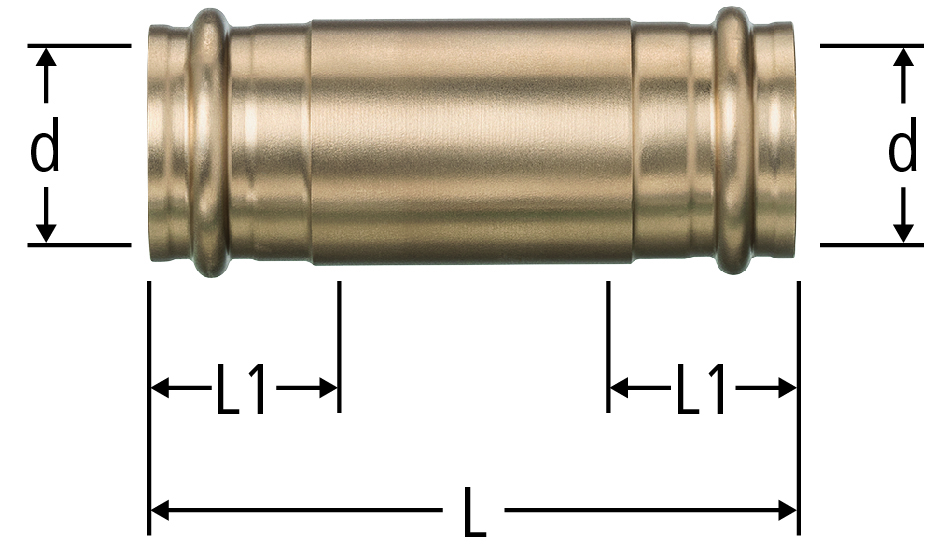

| d | L | L1 | ζ | Art. n° | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 80 | 22 | 1.2 | 15 | 81022.22 | 20 | 5 | 265.212 |
| ||||
|
|
|||||||||||||
| 18 | 80 | 22 | 1.0 | 18 | 81022.23 | 20 | 5 | 265.213 |
| ||||
|
|
|||||||||||||
| 22 | 85 | 24 | 1.0 | 22 | 81022.24 | 20 | 5 | 265.214 |
| ||||
|
|
|||||||||||||
| 28 | 95 | 24 | 0.8 | 28 | 81022.25 | 20 | 5 | 265.215 |
| ||||
|
|
|||||||||||||
| 35 | 105 | 26 | 0.6 | 35 | 81022.26 | 20 | 5 | 265.216 |
| ||||
|
|
|||||||||||||
| 42 | 120 | 36 | 0.6 | 42 | 81022.27 | 20 | 1 | 265.217 |
| ||||
|
|
|||||||||||||
| 54 | 135 | 40 | 0.5 | 54 | 81022.28 | 20 | 1 | 265.218 |
| ||||
|
|
|||||||||||||
Indication
L1 = emboîtement minimal
CAO / BIM
| Description | Optipress-Aquaplus-Manchon de transformation |
| Taille |
|
| Numéro d’article |
81022.22
|
