80047 Optipress-Aquaplus-Vis de rappel équerre
avec filetage femelle
écrou en laiton nickelé
| matériau principal | acier inoxydable 1.4401 |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 95 °C |

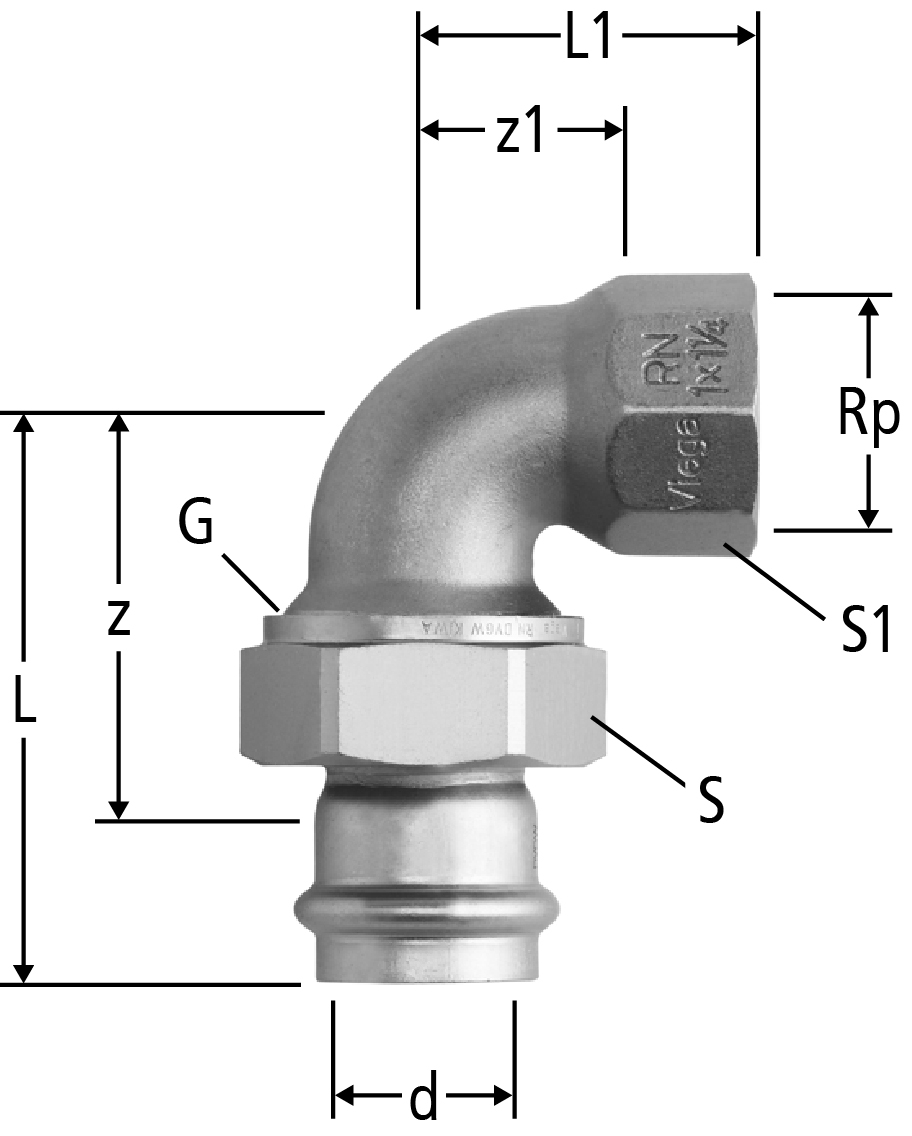

| Rp | G | d | z | z1 | L | L1 | S | S1 | ζ | Art. n° | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 15 | 41 | 20 | 63 | 33 | 30 | 25 | 1.6 | 15 x ½ | 80047.22 |
| 20 | 1 | 266.512 | ||||
|
|
|||||||||||||||||||
| ½ | ¾ | 18 | 41 | 20 | 63 | 33 | 30 | 25 | 1.6 | 18 x ½ | 80047.23 |
| 20 | 1 | 266.513 | ||||
|
|
|||||||||||||||||||
| ¾ | 1 | 22 | 48 | 23 | 71 | 39 | 37 | 31 | 1.6 | 22 x ¾ | 80047.25 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||||
| 1 | 1 | 22 | 51 | 25 | 74 | 44 | 37 | 38 | 1.6 | 22 x 1 | 80047.26 |
| 20 | 1 | 266.514 | ||||
|
|
|||||||||||||||||||
| 1 | 1¼ | 28 | 57 | 28 | 81 | 47 | 46 | 38 | 1.3 | 28 x 1 | 80047.29 |
| 20 | 1 | 266.515 | ||||
|
|
|||||||||||||||||||
| 1¼ | 1½ | 35 | 60 | 35 | 86 | 57 | 53 | 46 | 1.1 | 35 x 1¼ | 80047.31 |
| 20 | 1 | 266.516 | ||||
|
|
|||||||||||||||||||
| 1½ | 1¾ | 42 | 72 | 40 | 108 | 59 | 60 | 53 | 1.1 | 42 x 1½ | 80047.33 |
| 20 | 1 | 266.517 | ||||
|
|
|||||||||||||||||||
| 2 | 2⅜ | 55 | 84 | 43 | 125 | 69 | 78 | 65 | 1.0 | 54 x 2 | 80047.34 |
| 20 | 1 | 266.518 | ||||
|
|
|||||||||||||||||||
CAO / BIM
| Description | Optipress-Aquaplus-Vis de rappel équerre |
| Taille |
|
| Numéro d’article |
80047.22
|
