81049 Optipress-Aquaplus-Bride PN 16

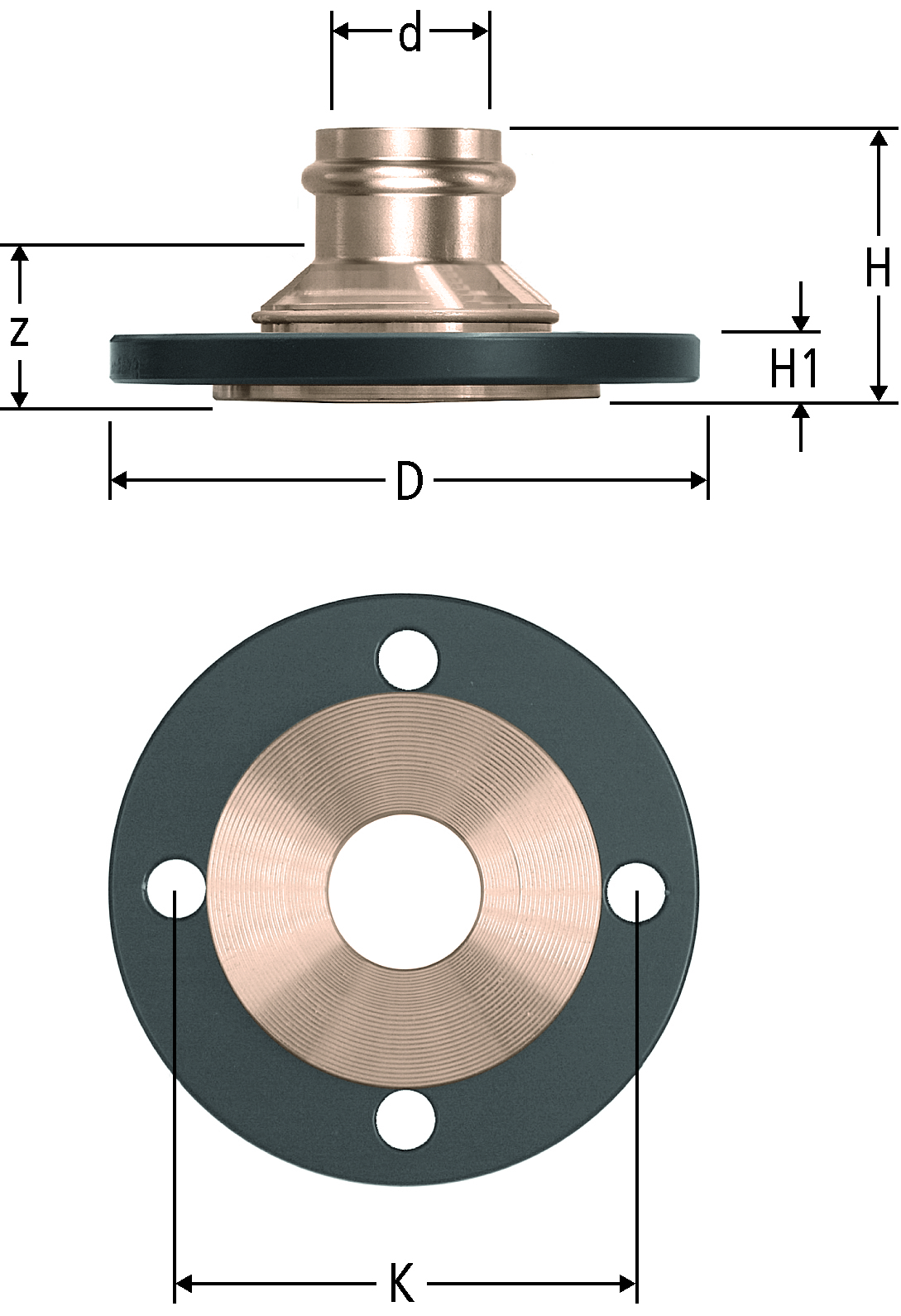

| d | z | H | H1 | D | N | K | ζ | N° d'art. | CR | UV | suissetec | ||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 42 | 65 | 21 | 115 | 4x Ø14 | 85 | 0.2 | 28 x DN 25 * | 81049.25 | 20 | 1 | 267.175 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 45 | 70 | 21 | 140 | 4x Ø18 | 100 | 0.2 | 35 x DN 32 * | 81049.26 | 20 | 1 | 267.176 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 47 | 83 | 21 | 150 | 4x Ø18 | 110 | 0.2 | 42 x DN 40 * | 81049.27 | 20 | 1 | 267.177 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 50 | 90 | 21 | 165 | 4x Ø18 | 125 | 0.1 | 54 x DN 50 | 81049.28 | 20 | 1 | 267.178 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Informations sur le produit
- Nourrice de distribution en acier inoxydable.pdf
- Raccordements à brides - Longueur des boulons
- Procès-verbal d'essai de pression - Méthode de contrôle A, essai d‘étanchéité avec de l‘air et essai final avant la remise
- Procès-verbal d'essai de pression - Méthode de contrôle B, essai d‘étanchéité avec de l‘air et essai de résistance avec de l‘eau de boisson
- Procès-verbal d'essai de pression - Méthode de contrôle C, essai d‘étanchéité et de résistance avec de l‘eau de boisson
