85211 Optiflex-Profix-Boîte double prolongée
pour maçonnerie et installations apparentes sur la paroi boîtier en 3 parties, avec parties inférieures séparables, équerre de raccordement insonorisée
PN 10.0

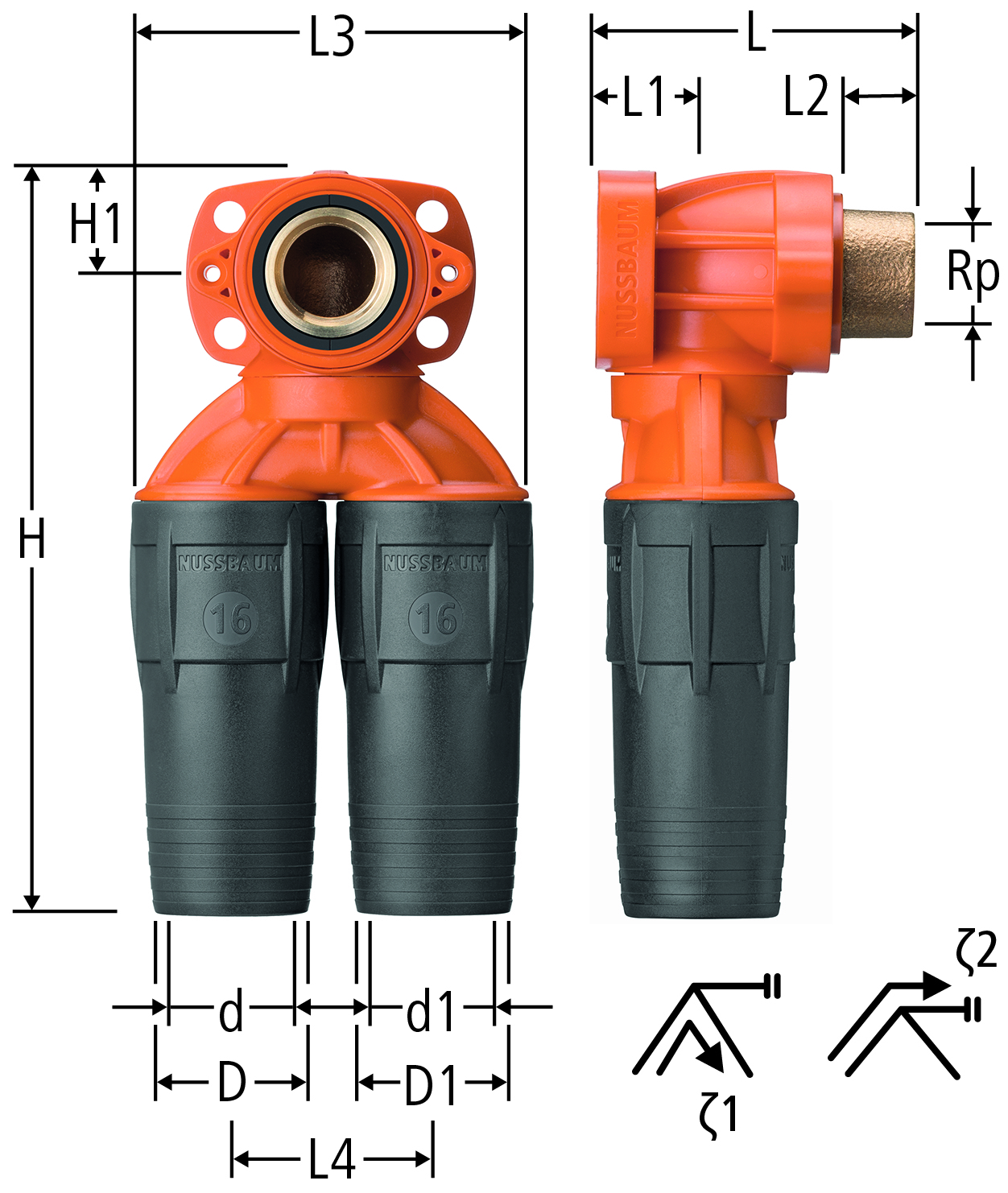

| Rp | d | d1 | L | L1 | L2 | L3 | L4 | H | H1 | D | D1 | ζ1 | ζ2 | Dimension | N° d'art. | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 16 | 70 | 22 | 20 | 83 | 42 | 153 | 20 | 25 | 25 | 1.2 | 1.3 | ½ x 16 x 16 | 85211.21 |
| 11 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| ½ | 20 | 16 | 70 | 22 | 20 | 83 | 42 | 153 | 20 | 28 | 25 | 1.3 | 2.1 | ½ x 20 x 16 | 85211.22 |
| 11 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| ½ | 20 | 20 | 70 | 22 | 20 | 83 | 42 | 153 | 20 | 28 | 28 | 1.4 | 2.1 | ½ x 20 x 20 | 85211.23 |
| 11 | 1 | - | ||||
|
|
|||||||||||||||||||||||
CAO / BIM
| Description | Optiflex-Profix-Boîte double prolongée |
| Taille |
|
| Numéro d’article |
85211.21
|
