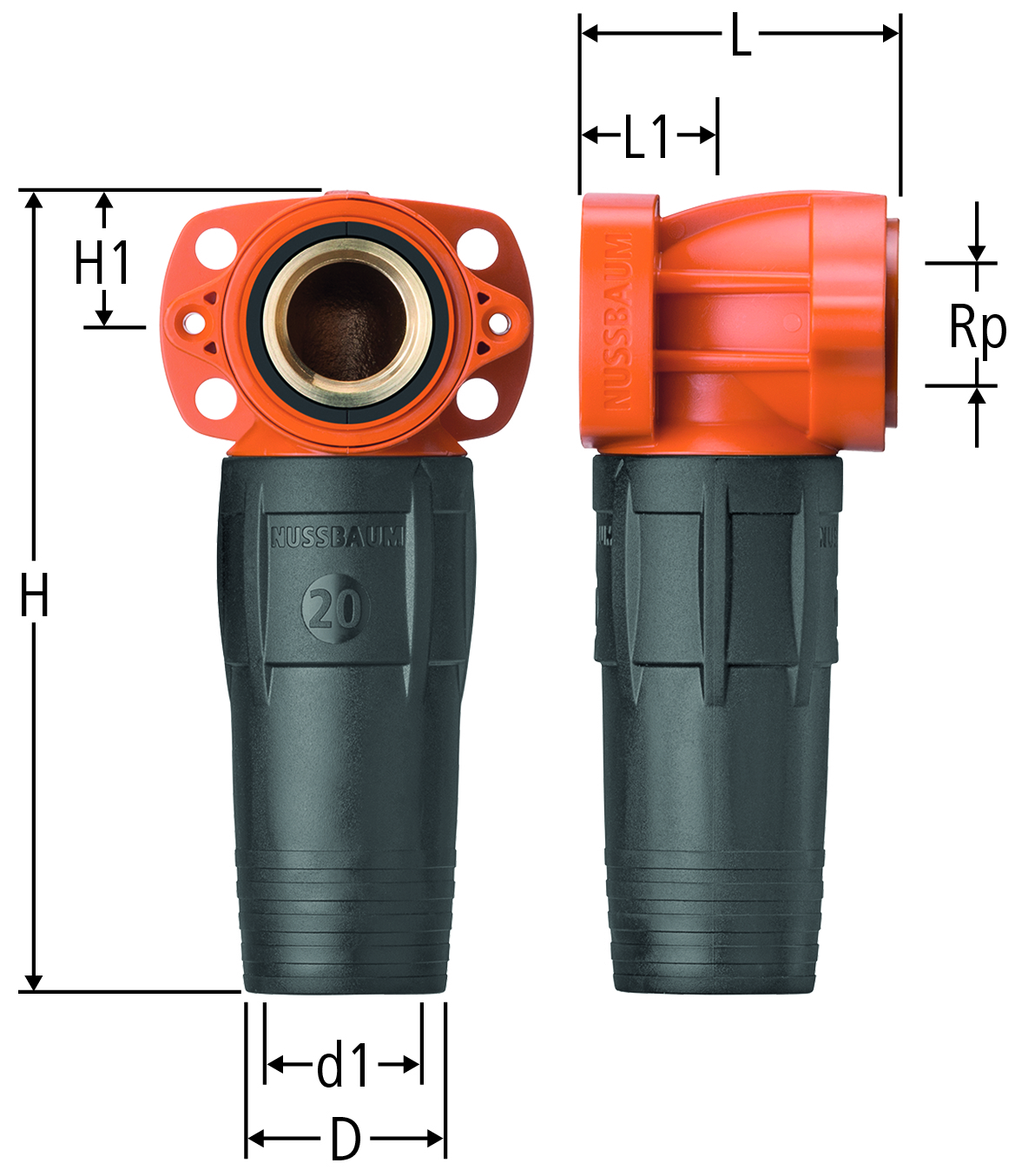

85100 Optiflex-Profix-Boîte
pour maçonnerie, pour installation apparente sur la paroi, boîtier en 2 parties, partie inférieure séparable, équerre de raccordement insonorisée
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthétique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |
| Rp | d1 | D | L | L1 | H | H1 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 24 | 50 | 22 | 126 | 20 | 1.4 | ½ x 16 | 85100.21 | 1 |
| 11 | 321.111 | ||||
|
|
|||||||||||||||||
| ½ | 20 | 28 | 50 | 22 | 126 | 20 | 1.4 | ½ x 20 | 85100.22 | 1 |
| 11 | 321.112 | ||||
|
|
|||||||||||||||||
CAO / BIM
| Description | Optiflex-Profix-Boîte |
| Taille |
|
| Numéro d’article |
85100.21
|
