84209 Optiflex-Flowpress-Boîte double
avec prolongement d'étanchéité
pour étancher contre les éclaboussures d'eau, pour maçonnerie, pour installation apparente sur la paroi, boîtier en 3 parties, partie inférieure séparable, équerre de raccordement insonorisée
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthétique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |

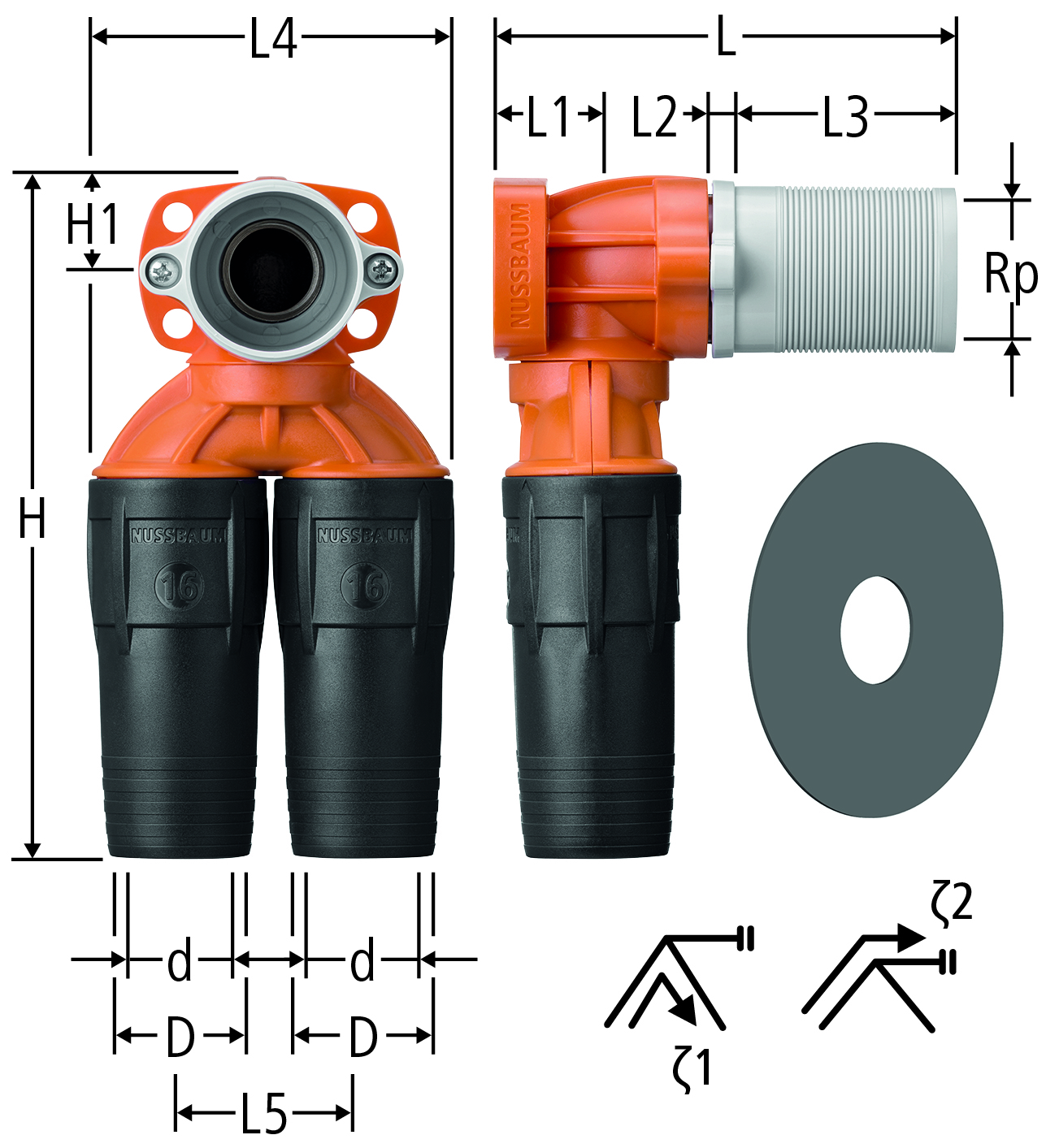

| Rp | d | D | L min | L max | L1 | L2 | L3 | L4 | L5 | H | H1 | ζ1 | ζ2 | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 25 | 59 | 104 | 22 | 5 | 50 | 83 | 42 | 153 | 21 | 2.4 | 4.1 | ½ x 16 x 16 | 84209.21 | 1 |
| 11 | 341.311 | ||||
|
|
|||||||||||||||||||||||
Indication
Rails de fixation pour maçonnerie et installations apparentes sur la paroi, voir 85054, 85059, 85095 et 71174
CAO / BIM
| Description | Optiflex-Flowpress-Boîte double |
| Taille |
|
| Numéro d’article |
84209.21
|
