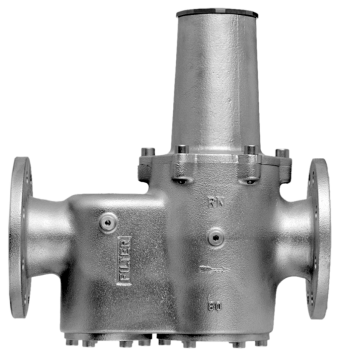

1155 Réducteur de pression avec bride
plage de réglage de 2 bar à 6 bar
Produit ancien
| matériau principal | bronze CC499K |
| fluides | eau |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| pression secondaire min. | 2 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 90 °C |
| norme de bride | DIN 2501 - PN 16 |

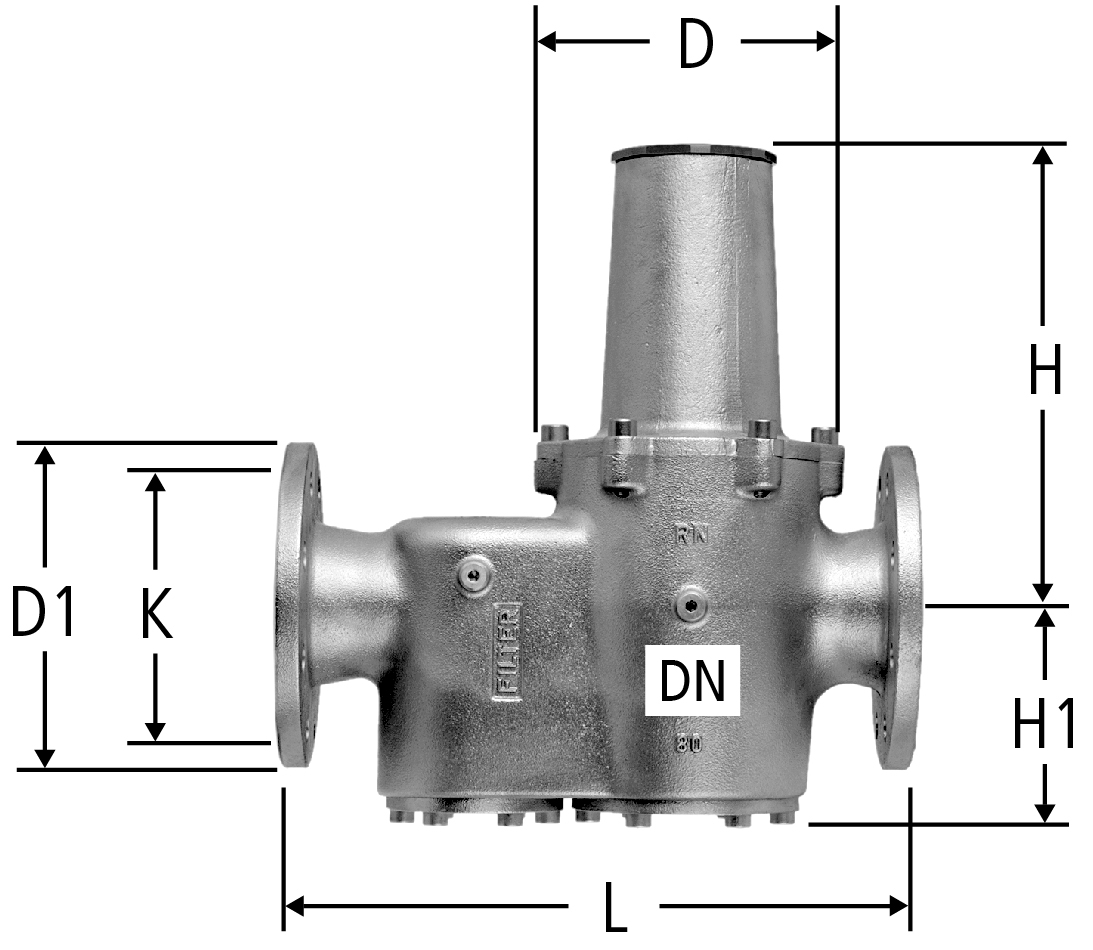

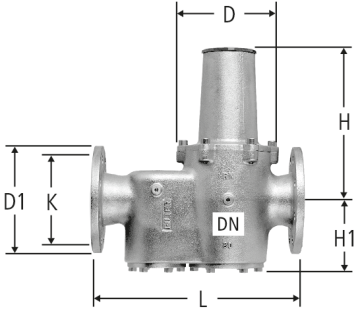

| DN | D | D1 | L | H | H1 | N | K | bar | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 150 | 150 | 230 | 234 | 120 | 4 | 110 | 2 bar - 6 bar | 40 | 1155.21 | - | plus disponible | ||||
|
|
||||||||||||||||
| 50 | 150 | 165 | 265 | 270 | 146 | 4 | 125 | 2 bar - 6 bar | 50 | 1155.22 | - | plus disponible | ||||
|
|
||||||||||||||||
| 65 | 192 | 185 | 340 | 281 | 134 | 4 | 145 | 2 bar - 6 bar | 65 | 1155.23 | - | plus disponible | ||||
|
|
||||||||||||||||
| 80 | 192 | 200 | 390 | 288 | 144 | 8 | 160 | 2 bar - 6 bar | 80 | 1155.24 | - | plus disponible | ||||
|
|
||||||||||||||||
| 100 | 192 | 220 | 430 | 296 | 156 | 8 | 180 | 2 bar - 6 bar | 100 | 1155.25 | - | plus disponible | ||||
|
|
||||||||||||||||
Indication
N = nombre de trous
