81064 Optipress-Aquaplus-Clapet anti-retour EA
avec filetage femelle
Produit ancien
avec prise de raccordement pour soupape de sûreté (13000)
| matériau principal | bronze CC499K |
| pression nominale | PN 16 |
| température de service max. | 90 °C |
| type de construction du dispositif de sécurité | EA |

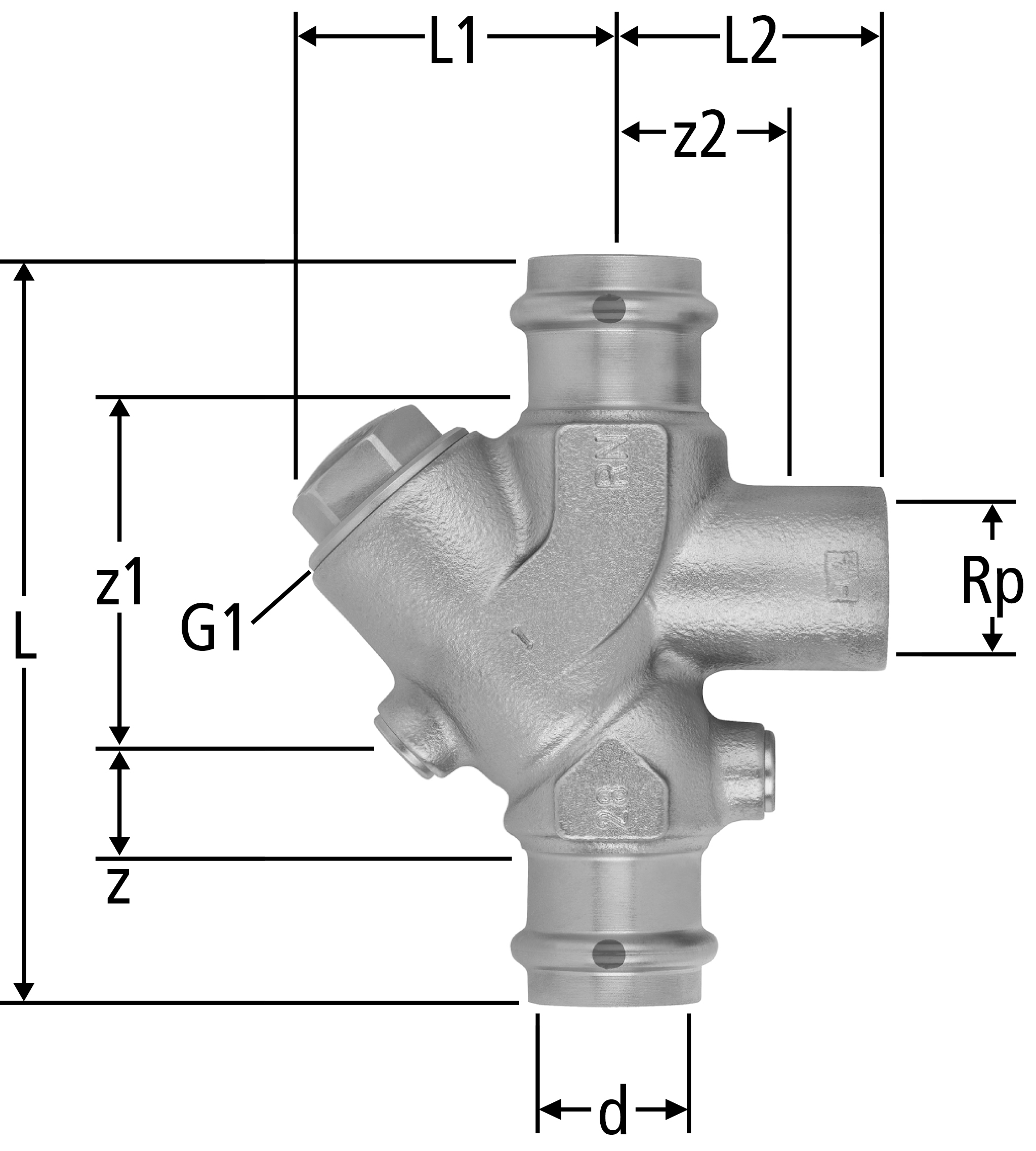

| Rp | G1 | d | z | z1 | z2 | L | L1 | L2 | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | 22 | 19 | 53 | 30 | 120 | 46 | 45 | 22 | 81064.24 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| ¾ | 1 | 28 | 22 | 65 | 35 | 135 | 60 | 50 | 28 | 81064.25 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| ¾ | 1¼ | 35 | 24 | 79 | 40 | 155 | 70 | 55 | 35 | 81064.26 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 1 | 1¼ | 35 | 24 | 79 | 27 | 155 | 70 | 44 | 35 | 81064.30 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 1 | 1½ | 42 | 29 | 84 | 24 | 185 | 81 | 45 | 42 | 81064.27 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
CAO / BIM
| Description | Optipress-Aquaplus-Clapet anti-retour EA |
| Taille |
|
| Numéro d’article |
81064.24
|
