31213 Nourrice de distribution standard avec Redfil rinçage à contre-courant automatique

 retour

31213 Nourrice de distribution standard avec Redfil rinçage à contre-courant automatique

Info

sans raccords, avec boîtier de raccordement 12085 comprenant: robinet de distribution 22150 avec robinet de rinçage 22065, Redfil rinçage à contre-courant automatique 12111, boîtier de raccordement 12085 avec couvercle 12086, manchon 92046 et Interbloc 31161

PN 16

Bronze CC246E

Variantes de produits

Légende

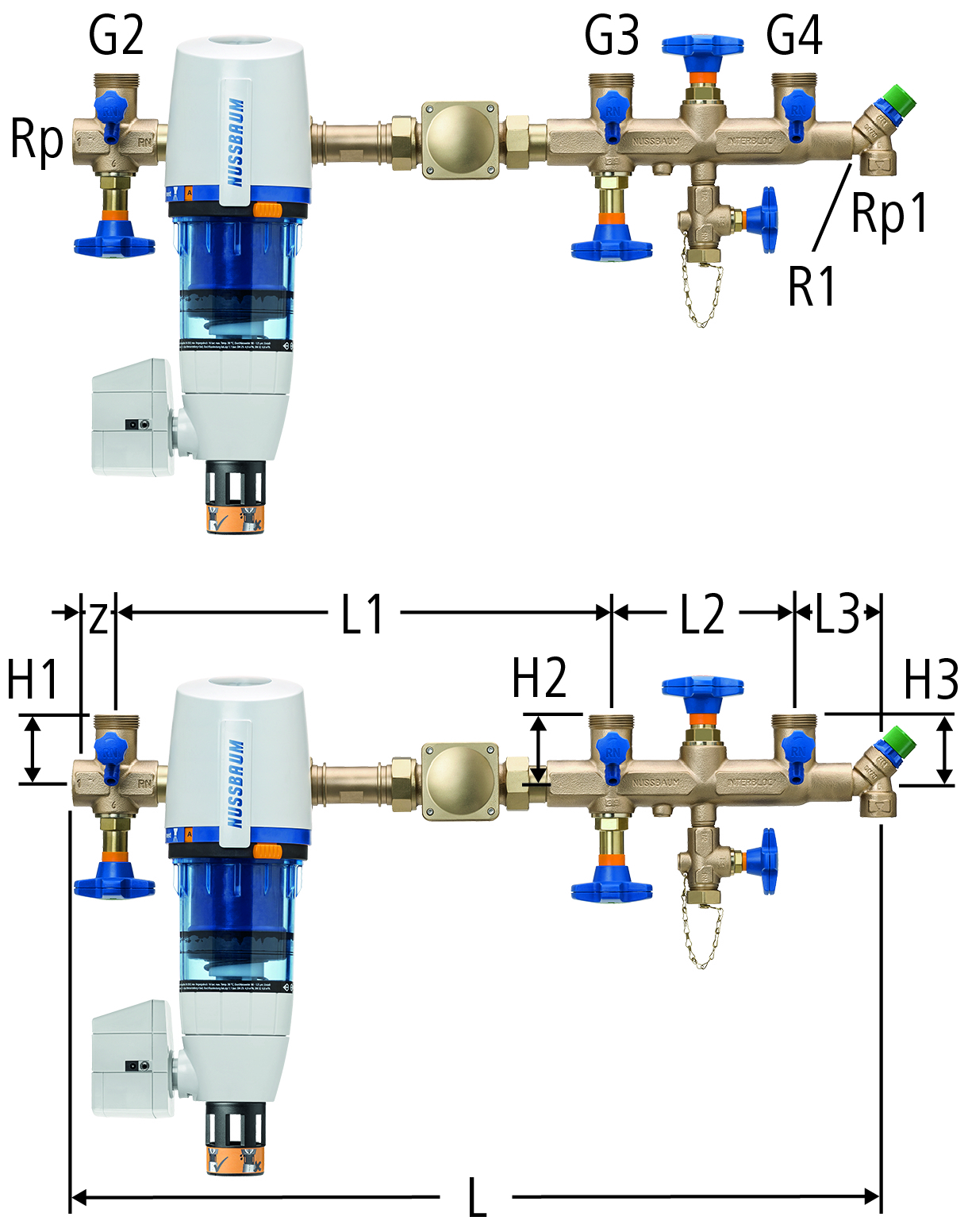

Rp Rp1 R1 G2 G3 G4 z L L1 L2 L3 H1 H2 H3 N° d'art. CR UV suissetec Commander Pièces de rechange et accessoires
25 (1) 25 (1) 1 ¾ ¾ 20 706 434 160 75 60 60 60 25 (1) 31213.21 01 1 -
31213.21
pc.
Afficher

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Raccord à écrou mobile 92001.26 Optifitt-Serra-Raccord à écrou mobile 1 x 1¼, avec filetage mâle Laiton
92001.26
pc.
Manchon à écrou mobile 92046.06 Manchon à écrou mobile 25 (1), avec 2 écrous mobiles Bronze CC499K
92046.06
pc.
Redfil rinçage à contre-courant 12104.05 Redfil rinçage à contre-courant 25 / 32, sans boîtier de raccordement
12104.05
pc.
Commande automatique de rinçage à contre-courant 12108.21 Commande automatique de rinçage à contre-courant Matière synthétique
12108.21
pc.
Soupape de sûreté 13000.05 Soupape de sûreté ¾, réglage fixe à 6 bar Bronze CC499K
13000.05
pc.
Boîtier de raccordement 12085.36 Boîtier de raccordement 25 (1), sans raccords Bronze CC246E
12085.36
pc.
Couvercle de boîtier 12086.21 Couvercle de boîtier 25 / 32, pour boîtier de raccordement Laiton
12086.21
pc.
Robinet de distribution 22150.40 Robinet de distribution 1 x 20, sans raccord Bronze CC499K
22150.40
pc.
Robinet de remplissage 23120.04 Robinet de remplissage ½, avec clapet anti-retour EA et cape de fermeture Bronze CC499K
23120.04
pc.
Interbloc 31161.36 Interbloc 25 (1), sans raccords Bronze CC246E
31161.36
pc.
Robinet de rinçage 22065.02 Robinet de rinçage ¼ Bronze CC246E
22065.02
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.04 Tubulure d'écoulement courte ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.04
pc.
Tubulure d'écoulement longue 13092.04 Tubulure d'écoulement longue ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.04
pc.
Garniture de raccordement pour adoucisseurs d'eau 19085.05 Garniture de raccordement pour adoucisseurs d'eau 25 / 32, sans boîtier de raccordement Matière principale: Bronze CC499K
19085.05
pc.
Optifitt-Serra-Raccord à écrou mobile 92005.23 Optifitt-Serra-Raccord à écrou mobile ¾ x 1¼, avec filetage femelle Matière principale: Bronze CC499K
92005.23
pc.
Optifitt-Serra-Raccord à écrou mobile 92005.31 Optifitt-Serra-Raccord à écrou mobile 1 x 1¼, avec filetage femelle Matière principale: Bronze CC499K
92005.31
pc.
Optipress-Aquaplus-Raccord à écrou mobile 92020.23 Optipress-Aquaplus-Raccord à écrou mobile 18 x 1¼, avec manchon à sertir Matière principale: Bronze CC499K
92020.23
pc.
Optipress-Aquaplus-Raccord à écrou mobile 92020.25 Optipress-Aquaplus-Raccord à écrou mobile 22 x 1¼, avec manchon à sertir Matière principale: Bronze CC499K
92020.25
pc.
Optipress-Aquaplus-Raccord à écrou mobile 92021.25 Optipress-Aquaplus-Raccord à écrou mobile 28 x 1¼, avec manchon à sertir Matière principale: Bronze CC499K
92021.25
pc.
Plaque de base 83076.26 Plaque de base ½ Matière principale: Acier
83076.26
pc.
Collier 83071.26 Collier 35, avec filetage G et M Matière principale: Acier
83071.26
pc.
Tube avec filetage extérieur 83073.22 Tube avec filetage extérieur ½ - 2000 Matière principale: Acier
83073.22
m
Vis à bois 83075.23 Vis à bois 8 x 60 Matière principale: Acier
83075.23
pc.
Commande automatique de rinçage à contre-courant 12090.35 Commande automatique de rinçage à contre-courant, avec support mural
12090.35
pc.
Optiflex-Flowpress-Raccord à écrou mobile 84251.25 Optiflex-Flowpress-Raccord à écrou mobile 25 x 1¼, à joint plat Matière principale: Bronze CC246E, matière synthétique
84251.25
pc.
Optiflex-Flowpress-Raccord à écrou mobile 84251.26 Optiflex-Flowpress-Raccord à écrou mobile 32 x 1¼, à joint plat Matière principale: Bronze CC246E, matière synthétique
84251.26
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Plaquette indicatrice 91070.21 Plaquette indicatrice 1, autoadhésive Matière principale: Matière synthétique
91070.21
pc.
Plaquette indicatrice 91070.22 Plaquette indicatrice 2, autoadhésive Matière principale: Matière synthétique
91070.22
pc.
Plaquette indicatrice 91070.23 Plaquette indicatrice 3, autoadhésive Matière principale: Matière synthétique
91070.23
pc.
Plaquette indicatrice 91070.24 Plaquette indicatrice 4, autoadhésive Matière principale: Matière synthétique
91070.24
pc.
Plaquette indicatrice 91070.25 Plaquette indicatrice 5, autoadhésive Matière principale: Matière synthétique
91070.25
pc.
Plaquette indicatrice 91070.26 Plaquette indicatrice 6, autoadhésive Matière principale: Matière synthétique
91070.26
pc.
Plaquette indicatrice 91070.27 Plaquette indicatrice 7, autoadhésive Matière principale: Matière synthétique
91070.27
pc.
Plaquette indicatrice 91070.28 Plaquette indicatrice 8, autoadhésive Matière principale: Matière synthétique
91070.28
pc.
Plaquette indicatrice 91070.29 Plaquette indicatrice 9, autoadhésive Matière principale: Matière synthétique
91070.29
pc.
Bac à nourrice 31081.21 Bac à nourrice 650 Matière principale: Acier inoxydable
31081.21
pc.
Bac à nourrice 31081.23 Bac à nourrice 800 Matière principale: Acier inoxydable
31081.23
pc.
Bac à nourrice 31081.25 Bac à nourrice 1000 Matière principale: Acier inoxydable
31081.25
pc.
Bac à nourrice 31081.27 Bac à nourrice 1250 Matière principale: Acier inoxydable
31081.27
pc.
Bac à nourrice 31081.29 Bac à nourrice 1400 Matière principale: Acier inoxydable
31081.29
pc.
Bac à nourrice 31081.30 Bac à nourrice 1500 Matière principale: Acier inoxydable
31081.30
pc.
Bac à nourrice 31081.32 Bac à nourrice 1750 Matière principale: Acier inoxydable
31081.32
pc.
Bac à nourrice 31081.35 Bac à nourrice 2000 Matière principale: Acier inoxydable
31081.35
pc.
Bac à nourrice 31081.40 Bac à nourrice 2500 Matière principale: Acier inoxydable
31081.40
pc.
Bac à nourrice 31081.45 Bac à nourrice 3000 Matière principale: Acier inoxydable
31081.45
pc.
32 (1¼) 32 (1¼) ¾ ¾ 25 751 472 160 75 62 60 60 32 (1¼) 31213.23 01 1 -
31213.23
pc.
Afficher

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Raccord à écrou mobile 92001.27 Optifitt-Serra-Raccord à écrou mobile 1¼ x 1½, avec filetage mâle Laiton
92001.27
pc.
Manchon à écrou mobile 92046.07 Manchon à écrou mobile 32 (1¼), avec 2 écrous mobiles Bronze CC499K
92046.07
pc.
Redfil rinçage à contre-courant 12104.05 Redfil rinçage à contre-courant 25 / 32, sans boîtier de raccordement
12104.05
pc.
Commande automatique de rinçage à contre-courant 12108.21 Commande automatique de rinçage à contre-courant Matière synthétique
12108.21
pc.
Soupape de sûreté 13000.05 Soupape de sûreté ¾, réglage fixe à 6 bar Bronze CC499K
13000.05
pc.
Boîtier de raccordement 12085.37 Boîtier de raccordement 32 (1¼), sans raccords Bronze CC246E
12085.37
pc.
Couvercle de boîtier 12086.21 Couvercle de boîtier 25 / 32, pour boîtier de raccordement Laiton
12086.21
pc.
Robinet de distribution 22150.42 Robinet de distribution 1¼ x 20, sans raccord Bronze CC499K
22150.42
pc.
Robinet de remplissage 23120.04 Robinet de remplissage ½, avec clapet anti-retour EA et cape de fermeture Bronze CC499K
23120.04
pc.
Interbloc 31161.37 Interbloc 32 (1¼), sans raccords Bronze CC246E
31161.37
pc.
Robinet de rinçage 22065.02 Robinet de rinçage ¼ Bronze CC246E
22065.02
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.04 Tubulure d'écoulement courte ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.04
pc.
Tubulure d'écoulement longue 13092.04 Tubulure d'écoulement longue ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.04
pc.
Garniture de raccordement pour adoucisseurs d'eau 19085.05 Garniture de raccordement pour adoucisseurs d'eau 25 / 32, sans boîtier de raccordement Matière principale: Bronze CC499K
19085.05
pc.
Optifitt-Serra-Raccord à écrou mobile 92005.23 Optifitt-Serra-Raccord à écrou mobile ¾ x 1¼, avec filetage femelle Matière principale: Bronze CC499K
92005.23
pc.
Optifitt-Serra-Raccord à écrou mobile 92005.31 Optifitt-Serra-Raccord à écrou mobile 1 x 1¼, avec filetage femelle Matière principale: Bronze CC499K
92005.31
pc.
Optipress-Aquaplus-Raccord à écrou mobile 92020.23 Optipress-Aquaplus-Raccord à écrou mobile 18 x 1¼, avec manchon à sertir Matière principale: Bronze CC499K
92020.23
pc.
Optipress-Aquaplus-Raccord à écrou mobile 92020.25 Optipress-Aquaplus-Raccord à écrou mobile 22 x 1¼, avec manchon à sertir Matière principale: Bronze CC499K
92020.25
pc.
Optipress-Aquaplus-Raccord à écrou mobile 92021.25 Optipress-Aquaplus-Raccord à écrou mobile 28 x 1¼, avec manchon à sertir Matière principale: Bronze CC499K
92021.25
pc.
Plaque de base 83076.26 Plaque de base ½ Matière principale: Acier
83076.26
pc.
Collier 83071.27 Collier 42, avec filetage G et M Matière principale: Acier
83071.27
pc.
Tube avec filetage extérieur 83073.22 Tube avec filetage extérieur ½ - 2000 Matière principale: Acier
83073.22
m
Vis à bois 83075.23 Vis à bois 8 x 60 Matière principale: Acier
83075.23
pc.
Commande automatique de rinçage à contre-courant 12090.35 Commande automatique de rinçage à contre-courant, avec support mural
12090.35
pc.
Optiflex-Flowpress-Raccord à écrou mobile 84251.25 Optiflex-Flowpress-Raccord à écrou mobile 25 x 1¼, à joint plat Matière principale: Bronze CC246E, matière synthétique
84251.25
pc.
Optiflex-Flowpress-Raccord à écrou mobile 84251.26 Optiflex-Flowpress-Raccord à écrou mobile 32 x 1¼, à joint plat Matière principale: Bronze CC246E, matière synthétique
84251.26
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Plaquette indicatrice 91070.21 Plaquette indicatrice 1, autoadhésive Matière principale: Matière synthétique
91070.21
pc.
Plaquette indicatrice 91070.22 Plaquette indicatrice 2, autoadhésive Matière principale: Matière synthétique
91070.22
pc.
Plaquette indicatrice 91070.23 Plaquette indicatrice 3, autoadhésive Matière principale: Matière synthétique
91070.23
pc.
Plaquette indicatrice 91070.24 Plaquette indicatrice 4, autoadhésive Matière principale: Matière synthétique
91070.24
pc.
Plaquette indicatrice 91070.25 Plaquette indicatrice 5, autoadhésive Matière principale: Matière synthétique
91070.25
pc.
Plaquette indicatrice 91070.26 Plaquette indicatrice 6, autoadhésive Matière principale: Matière synthétique
91070.26
pc.
Plaquette indicatrice 91070.27 Plaquette indicatrice 7, autoadhésive Matière principale: Matière synthétique
91070.27
pc.
Plaquette indicatrice 91070.28 Plaquette indicatrice 8, autoadhésive Matière principale: Matière synthétique
91070.28
pc.
Plaquette indicatrice 91070.29 Plaquette indicatrice 9, autoadhésive Matière principale: Matière synthétique
91070.29
pc.
Bac à nourrice 31081.21 Bac à nourrice 650 Matière principale: Acier inoxydable
31081.21
pc.
Bac à nourrice 31081.23 Bac à nourrice 800 Matière principale: Acier inoxydable
31081.23
pc.
Bac à nourrice 31081.25 Bac à nourrice 1000 Matière principale: Acier inoxydable
31081.25
pc.
Bac à nourrice 31081.27 Bac à nourrice 1250 Matière principale: Acier inoxydable
31081.27
pc.
Bac à nourrice 31081.29 Bac à nourrice 1400 Matière principale: Acier inoxydable
31081.29
pc.
Bac à nourrice 31081.30 Bac à nourrice 1500 Matière principale: Acier inoxydable
31081.30
pc.
Bac à nourrice 31081.32 Bac à nourrice 1750 Matière principale: Acier inoxydable
31081.32
pc.
Bac à nourrice 31081.35 Bac à nourrice 2000 Matière principale: Acier inoxydable
31081.35
pc.
Bac à nourrice 31081.40 Bac à nourrice 2500 Matière principale: Acier inoxydable
31081.40
pc.
Bac à nourrice 31081.45 Bac à nourrice 3000 Matière principale: Acier inoxydable
31081.45
pc.
Indication

Lors de l'installation d'un filtre fin rinçage à contre-courant automatique, une alimentation en électricité (230 V) et un raccordement à l'écoulement sont nécessaires.
