95401 Réducteur de pression - Remplacement
avec adaptateur plage de réglage de 2 à 6 bar pression secondaire standard réglée à 4 bar pour eau jusqu'à 30 °C inclus manomètre
PN 16.0

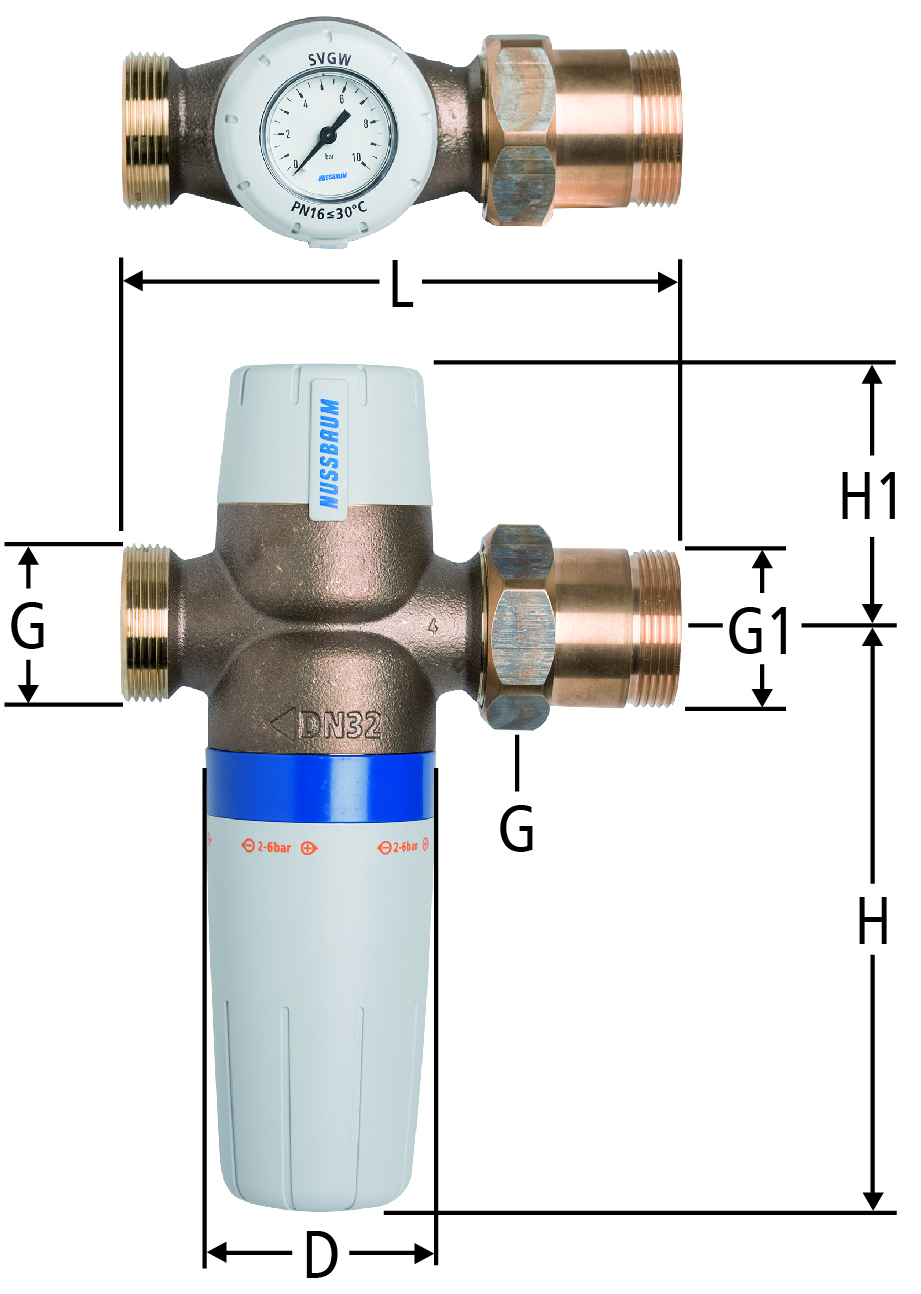

| DN | G | G1 | L | H | H1 | D | Kvs | N° d'art. | CHF | CR | UV | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | ¾ | 120 | 123 | 66 | 56 | 3.48 | 15 (½) | 95401.04 |
| 50 | 1 | - |
| 20 | 1 | 1 | 145 | 123 | 66 | 56 | 4.5 | 20 (¾) | 95401.05 |
| 50 | 1 | - |
| 25 | 1¼ | 1¼ | 180 | 123 | 66 | 56 | 5.52 | 25 (1) | 95401.06 |
| 50 | 1 | - |
| 32 | 1½ | 1½ | 225 | 177 | 77 | 69 | 13.2 | 32 (1¼) | 95401.07 |
| 50 | 1 | - |
| 40 | 1¾ | 1¾ | 260 | 177 | 77 | 69 | 16.2 | 40 (1½) | 95401.08 |
| 50 | 1 | - |
| 50 | 2⅜ | 2¼ | 290 | 177 | 77 | 69 | 21.6 | 50 (2) | 95401.09 |
| 50 | 1 | - |
| 65 | 3 | 3 | 350 | 286 | 126 | 128 | 44.4 | 65 (2½) | 95401.10 |
| 50 | 1 | - |
Indication
Les dimensions DN 40 et DN 50 sont livrées avec 2 adaptateurs.
Les prix s'appliquent uniquement dans le cas d'un remplacement.
CAO / BIM
| Description | Réducteur de pression - Remplacement |
| Taille |
|
| Numéro d’article |
95401.04
|
| Vue détaillée |
