95203 Redfil - Remplacement
avec adaptateur
réducteur de pression combiné avec filtre fin, avec godet du filtre en polyamide, tamis filtrant en matière synétique
| matériau principal | bronze CC246E |
| fluides | eau |
| pression nominale | PN 16 |
| pression secondaire min. | 2 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 30 °C |

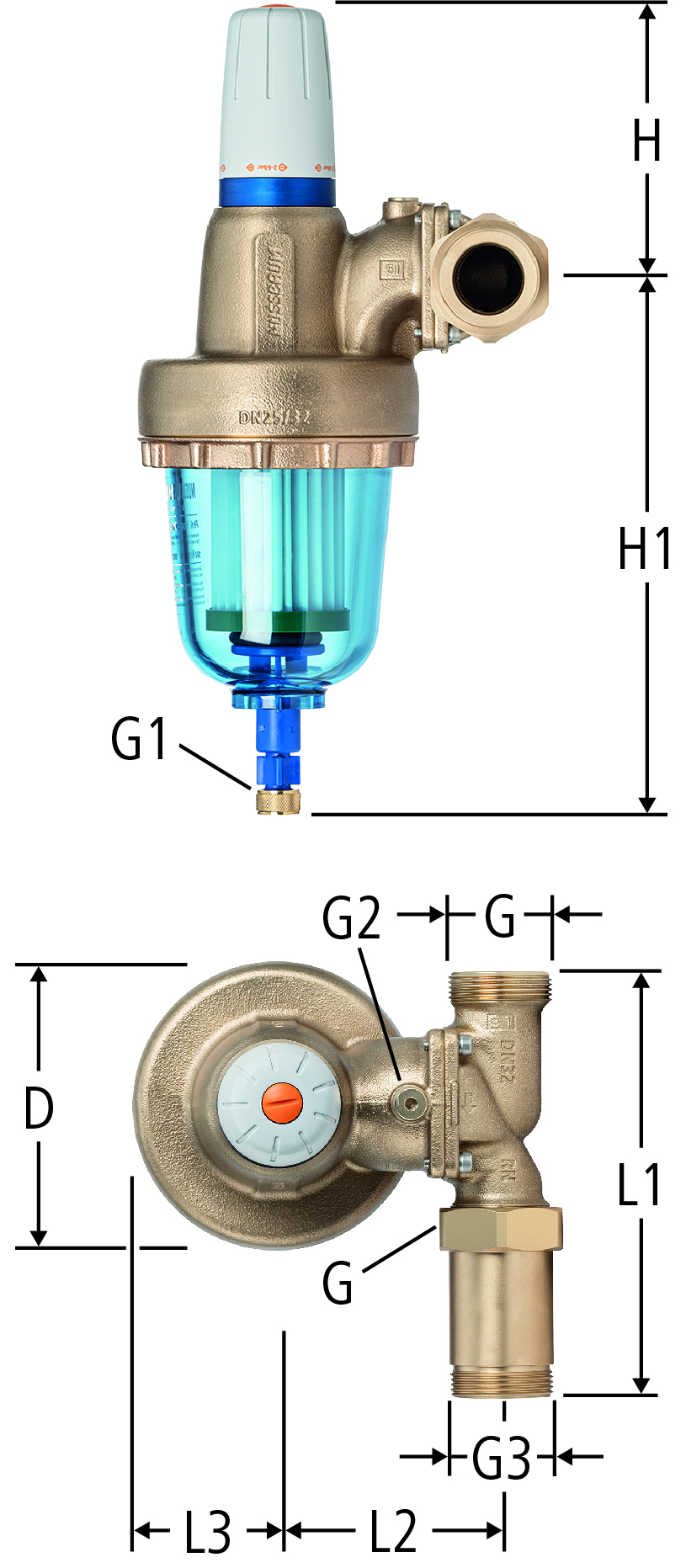

| DN | GN | G | G1 | G2 | G3 | D | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | ⅜ | ¼ | 1¼ | 134 | 160 | 102 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 25 (1) | 95203.36 | 1 |
| 50 | - |
| 32 | 1¼ | 1½ | ⅜ | ¼ | 1½ | 134 | 195 | 102 | 67 | 130 | 256 | 100 | 6.6 | 2 bar - 6 bar | 32 (1¼) | 95203.37 | 1 |
| 50 | - |
| 40 | 1½ | 1¾ | ⅜ | ¼ | 2 | 134 | 230 | 127 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 40 (1½) * | 95203.38 | 1 |
| 50 | - |
| 50 | 2 | 2⅜ | ⅜ | ¼ | 2½ | 134 | 265 | 127 | 67 | 190 | 395 | 100 | 13.8 | 2 bar - 6 bar | 50 (2) * | 95203.39 | 1 |
| 50 | - |
* Avec godet de filtre long
Les dimensions DN 40 et DN 50 sont livrées avec 2 adaptateurs.
w = seuil de filtration [µm]
Les prix s'appliquent uniquement dans le cas d'un remplacement.
CAO / BIM
| Description | Redfil - Remplacement |
| Taille |
|
| Numéro d’article |
95203.36
|
