82101 Optipress-Robinet à bille
avec filetage femelle, avec poignée métallique pour eau jusqu'à 90 °C et air comprimé (classe 1 - 4, concentration d'huile max.: 5 mg/m³) poignée noire, bille en laiton chromé dur, joints PTFE, joint de l'axe PTFE
PN 16.0

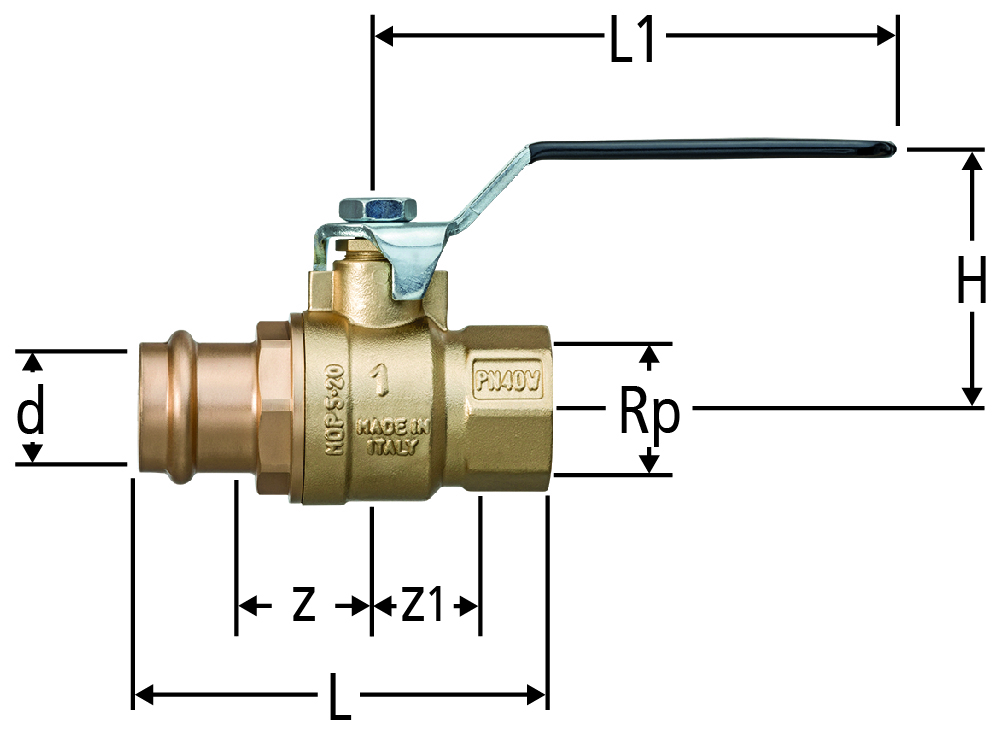

| Rp | d | z | z1 | L | L1 | H | Kvs | N° d'art. | CR | UV | suissetec | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 24 | 18 | 77 | 90 | 52 | 10.3 | 15 x ½ | 82101.22 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| ¾ | 18 | 28 | 20 | 85 | 90 | 52 | 33 | 18 x ¾ | 82101.23 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| ¾ | 22 | 29 | 19 | 87 | 90 | 55 | 47 | 22 x ¾ | 82101.24 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| 1 | 28 | 34 | 24 | 99 | 125 | 64 | 54 | 28 x 1 | 82101.25 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| 1¼ | 35 | 36 | 26 | 107 | 125 | 69 | 82 | 35 x 1¼ | 82101.26 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| 1½ | 42 | 42 | 33 | 130 | 140 | 78 | 160 | 42 x 1½ | 82101.27 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| 2 | 54 | 55 | 38 | 157 | 140 | 85 | 230 | 54 x 2 | 82101.28 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
Informations sur le produit
- Procès-verbal d'essai de pression - Méthode de contrôle A, essai d‘étanchéité avec de l‘air et essai final avant la remise
- Procès-verbal d'essai de pression - Méthode de contrôle B, essai d‘étanchéité avec de l‘air et essai de résistance avec de l‘eau de boisson
- Procès-verbal d'essai de pression - Méthode de contrôle C, essai d‘étanchéité et de résistance avec de l‘eau de boisson
