57020 Optifitt-Press-Manchon
| matériau principal | acier 1.0308 |
| traitement de surface | galvanisé/nickelé |
| pression nominale | PN 16 |
| température de service max. | 95 °C |

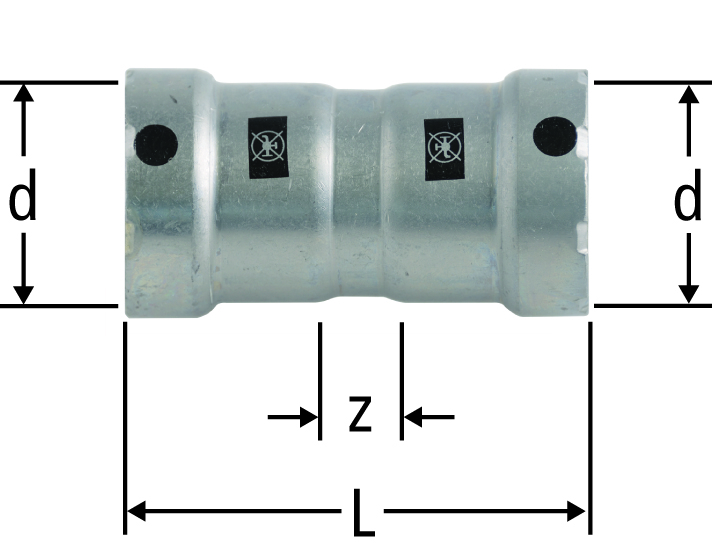

| GN | d | z | L | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 17.2 | 12 | 60 | 0.8 | ⅜ | 57020.22 | 1 |
| 06 | - | ||||
|
|
||||||||||||||
| ½ | 21.3 | 15 | 69 | 0.6 | ½ | 57020.23 | 1 |
| 06 | - | ||||
|
|
||||||||||||||
| ¾ | 26.9 | 16 | 75 | 0.3 | ¾ | 57020.24 | 1 |
| 06 | - | ||||
|
|
||||||||||||||
| 1 | 33.7 | 15 | 84 | 0.3 | 1 | 57020.25 | 1 |
| 06 | - | ||||
|
|
||||||||||||||
| 1¼ | 42.4 | 18 | 111 | 0.3 | 1¼ | 57020.26 | 1 |
| 06 | - | ||||
|
|
||||||||||||||
| 1½ | 48.3 | 23 | 118 | 0.2 | 1½ | 57020.27 | 1 |
| 06 | - | ||||
|
|
||||||||||||||
| 2 | 60.3 | 20 | 121 | 0.2 | 2 | 57020.28 | 1 |
| 06 | - | ||||
|
|
||||||||||||||
CAO / BIM
| Description | Optifitt-Press-Manchon |
| Taille |
|
| Numéro d’article |
57020.22
|
