57050 Optifitt-Press-Bride PN 6
PN 6.0

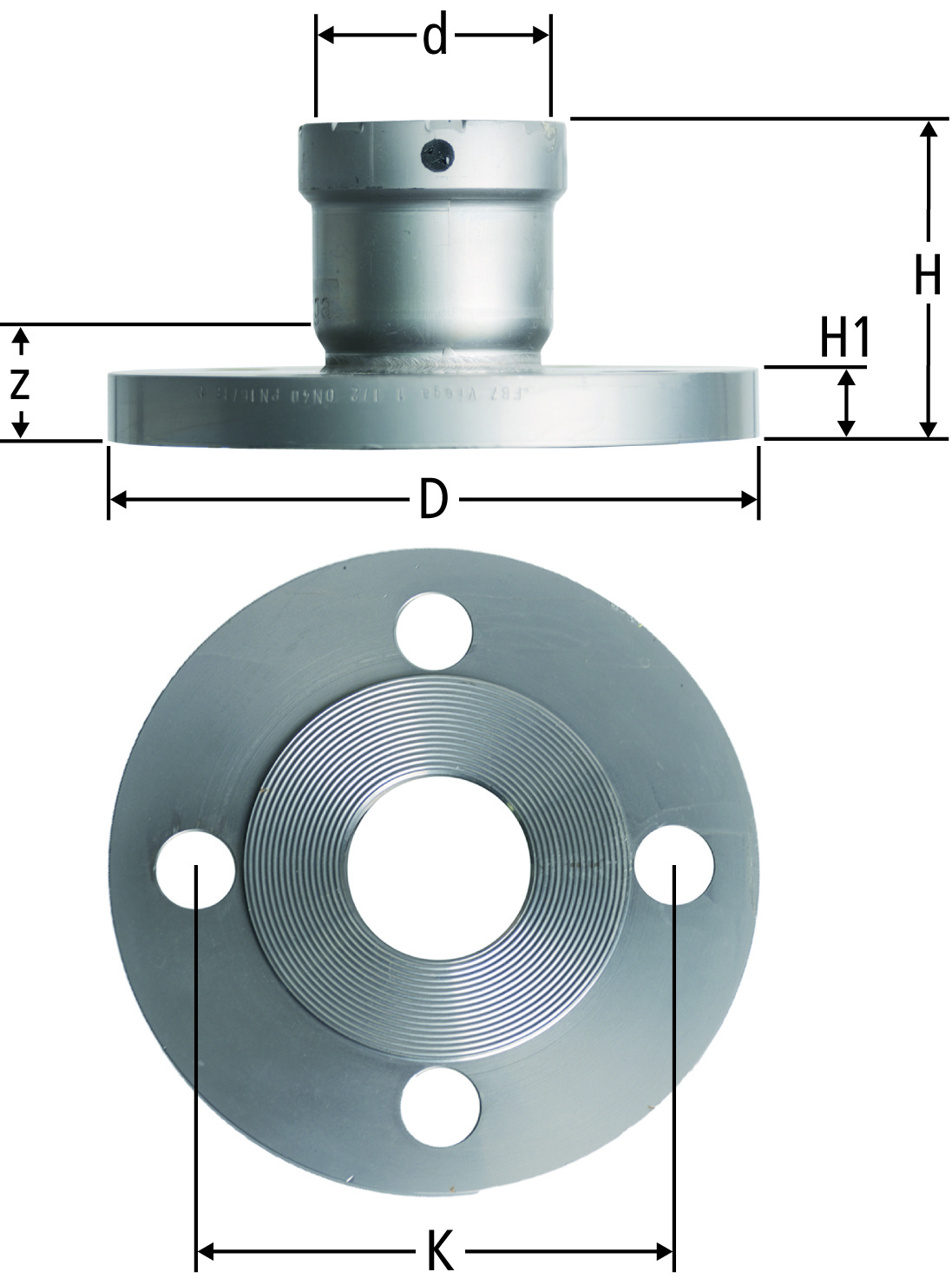

| d | z | H | H1 | D | N | K | ζ | N° d'art. | CR | UV | suissetec | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | 24 | 69 | 14 | 120 | 4 x Ø14 | 90 | 0.3 | 1¼ x DN 32 | 57050.26 | 06 | 1 | 257.556 | ||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
|
||||||||||||||||||||||||||||||||||||||||||||||
| 1½ | 24 | 72 | 14 | 130 | 4 x Ø14 | 100 | 0.2 | 1½ x DN 40 | 57050.27 | 06 | 1 | 257.557 | ||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
|
||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 24 | 74 | 14 | 140 | 4 x Ø14 | 110 | 0.2 | 2 x DN 50 | 57050.28 | 06 | 1 | 257.558 | ||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
|
||||||||||||||||||||||||||||||||||||||||||||||
Indication
N = Nombre de trous x diamètre
Informations sur le produit
- Procès-verbal d'essai de pression - Méthode de contrôle A, essai d‘étanchéité avec de l‘air et essai final avant la remise
- Procès-verbal d'essai de pression - Méthode de contrôle B, essai d‘étanchéité avec de l‘air et essai de résistance avec de l‘eau de boisson
- Procès-verbal d'essai de pression - Méthode de contrôle C, essai d‘étanchéité et de résistance avec de l‘eau de boisson
