91050 Optifitt-Serra-Contre-écrou
| matériau principal | laiton |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 95 °C |

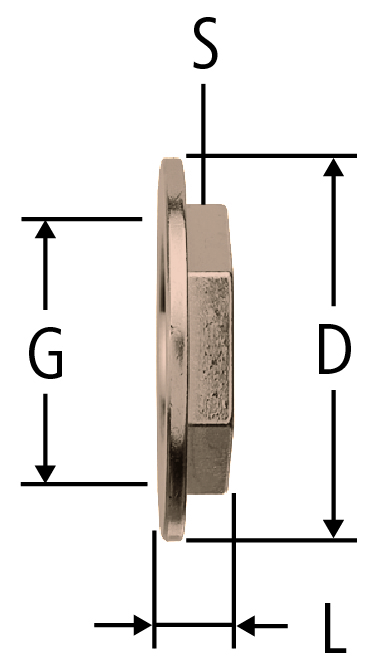

| G | D | L | S | Art. n° | RK | VE | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 38 | 8 | 22 | ⅜ * | 91050.03 | 01 | 1 |
| ||||
| ½ | 35 | 8 | 24 | ½ | 91050.04 | 01 | 5 |
| ||||
| ¾ | 45 | 8 | 30 | ¾ | 91050.05 | 01 | 5 |
| ||||
| 1 | 50 | 8 | 37 | 1 | 91050.06 | 01 | 5 |
| ||||
|
|
||||||||||||
| 1¼ | 60 | 8 | 46 | 1¼ | 91050.07 | 01 | 5 |
| ||||
|
|
||||||||||||
| 1½ | 65 | 9 | 52 | 1½ | 91050.08 | 01 | 5 |
| ||||
|
|
||||||||||||
| 2 | 75 | 11 | 64 | 2 | 91050.09 | 01 | 5 |
| ||||
|
|
||||||||||||
Indication
* Avec rondelle séparée
CAO / BIM
| Description | Optifitt-Serra-Contre-écrou |
| Taille |
|
| Numéro d’article |
91050.03
|
