86044 Coffret à encastrer
avec porte et cadre à revêtement par poudre, blanc RAL 9010 comprenant: supports et matériel de fixation pour colliers 83070

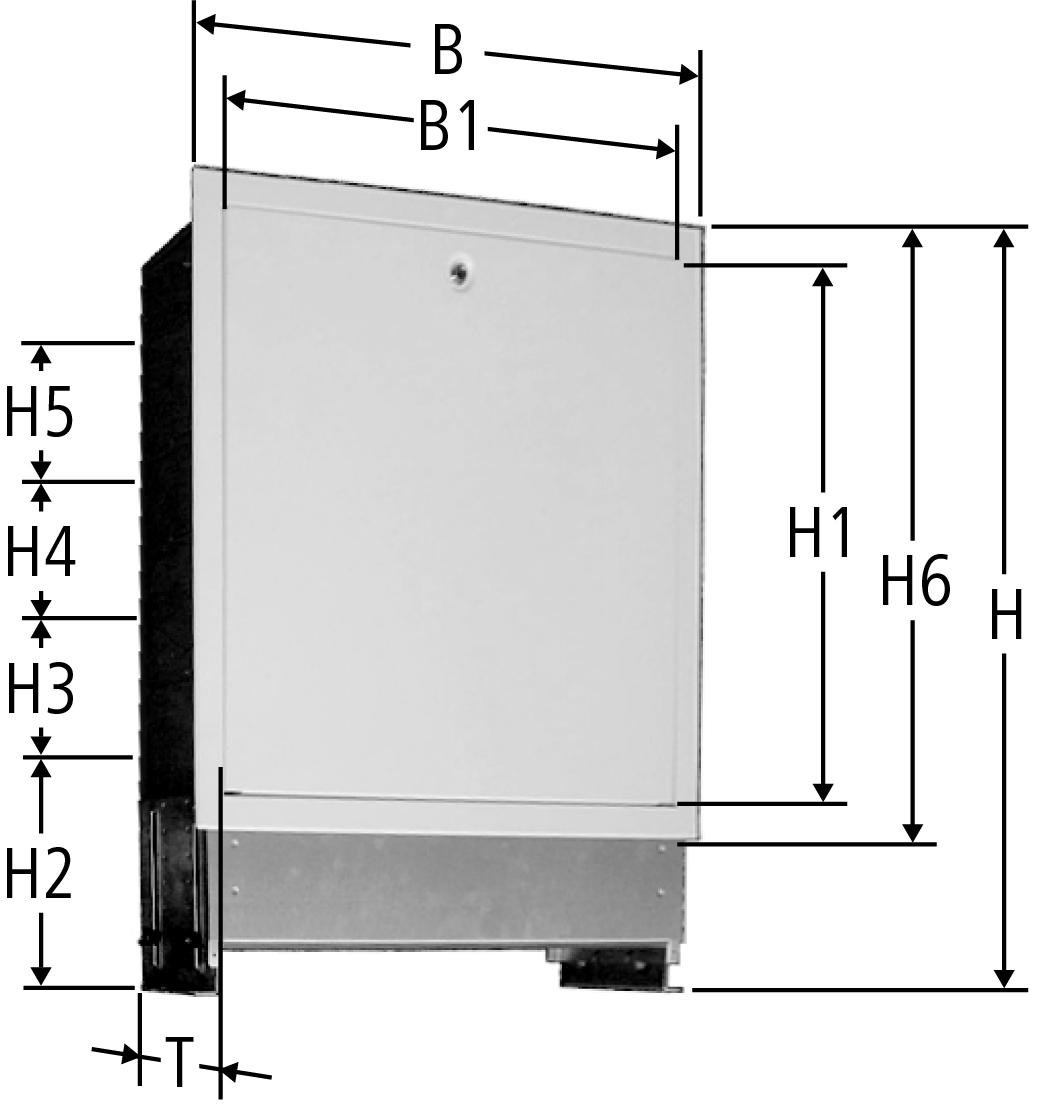

| T | H | H1 | H2 | H3 | H4 | H5 | H6 | B | B1 | N° d'art. | CR | UV | suissetec | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 110 - 160 | 670 - 810 | 508 | 222 | 113 | 96 | 103 | 563 | 400 | 345 | 670 x 400 | 86044.21 | 02 | 1 | 372.114 | |||||||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
Produits correspondants
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 - 160 | 670 - 810 | 508 | 222 | 113 | 96 | 103 | 563 | 600 | 545 | 670 x 600 | 86044.22 | 02 | 1 | 372.124 | |||||||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
Produits correspondants
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 - 160 | 670 - 810 | 508 | 222 | 113 | 96 | 103 | 563 | 750 | 695 | 670 x 750 | 86044.23 | 02 | 1 | 372.134 | |||||||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
Produits correspondants
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 110 - 160 | 670 - 810 | 508 | 222 | 113 | 96 | 103 | 563 | 900 | 845 | 670 x 900 * | 86044.24 | 02 | 1 | 372.144 | |||||||||||||||||||||||||||||||||||||||
|
Pièces de rechange
Accessoires
Produits correspondants
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
* Exécution avec deux verrous rotatifs
Les coffrets à encastrer ne doivent être soumis à aucune contrainte statique.
Pour déterminer la dimension des coffrets à encastrer par rapport au nombre de départs, prière de se référer au tableau à la fin de ce chapitre dans le catalogue ou dans la boutique en ligne sous «informations sur les produits».
Informations sur le produit
- Déterminer la dimension du coffret à encastrer
- Procès-verbal d'essai de pression - Méthode de contrôle A, essai d‘étanchéité avec de l‘air et essai final avant la remise
- Procès-verbal d'essai de pression - Méthode de contrôle B, essai d‘étanchéité avec de l‘air et essai de résistance avec de l‘eau de boisson
- Procès-verbal d'essai de pression - Méthode de contrôle C, essai d‘étanchéité et de résistance avec de l‘eau de boisson
