De manière générale, l’eau de boisson est la plus importante denrée alimentaire.

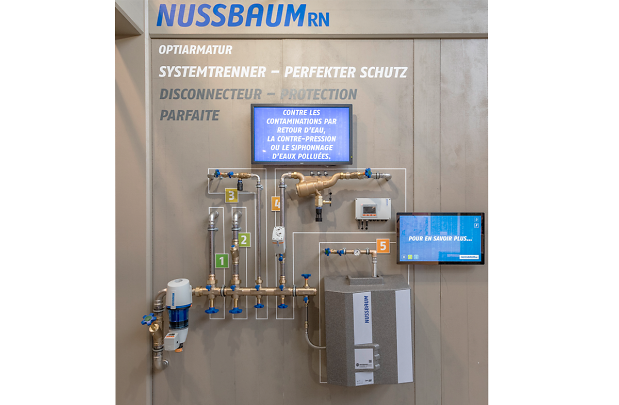

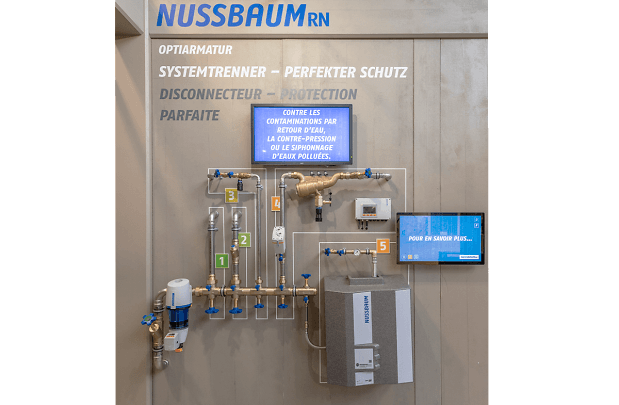

Wand Sicherheit

Il importe que nous prenions soin de notre eau de boisson si nous tenons à ce qu’elle conserve toujours une qualité optimale. Ce qui est important à ce titre, c’est de s’assurer que l’eau de boisson ne soit pas contaminée par retour d’eau. La solution optimale à ce problème est décrite par la suite. R. Nussbaum SA propose une solution adaptée pour la protection de toutes les catégories de fluides.

Principe de base: Directives SVGW W3/C1

Le complément C1 «Protection contre les retours d’eau dans les installations sanitaires» décrit les mesures de protection pour empêcher les retours d’une eau non potabe dans le réseau d’eau de boisson, ceci afin de répondre à tout moment aux impératifs de qualité de l’eau. Suite à l’entrée en vigueur de la norme EN1717 «Protection contre la pollution de l’eau potable dans les réseaux intérieurs et exigences générales des dispositifs de protection contre la pollution par retour», la version 2013 de la norme W3/C1 a été remaniée pour répondre aux normes actuelles de la protection de l’eau de boisson.

Il est répondu aux exigences de la protection de l’eau de boisson en tenant compte de la directive W3, qui fait partie des règlements communaux régissant la fourniture d’eau potable, et des dispositions de la loi sur les denrées alimentaires.

Catégorie de fluide 1

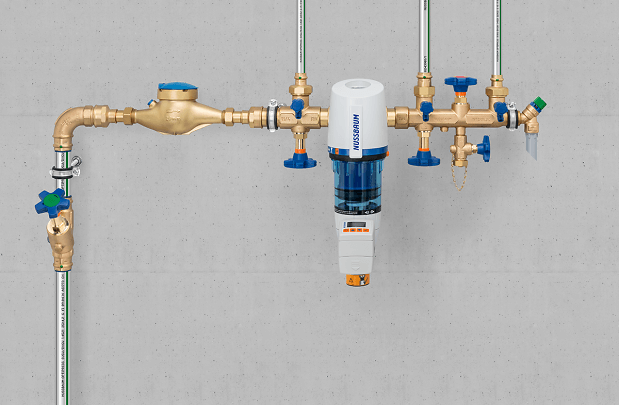

Sicherheitstrenn Filter

Eau destinée à la consommation humaine, puisée directement dans une installation d’eau de boisson et répondant aux dispositions de l’Ordonnance du DFI sur l’eau potable, l’eau de source et l’eau minérale.

L’eau de boisson est une denrée essentielle. Elle est de très grande qualité en Suisse et est disponible en quantités suffisantes. L’eau est utilisée quotidiennement comme boisson, pour la cuisson et le lavage. Des filtres placés à l’entrée de l’installation domestique (nourrice de distribution) empêchent pratiquement toute intrusion de particules étrangères. Le client final doit prendre des dispositions pour en assurer périodiquement la maintenance.

Il n’est pas imposé de prévoir un dispositif de protection contre la souillure par une eau non potable.


Recommandation
Le filtre fin à rinçage à contre-courant de Nussbaum assure une filtration optimale de l’eau et empêche que l’installation d’eau de boisson soit perturbée par l’intrusion de grains de sable, de rouille ou de poussières.

Périodicité recommandée pour l’inspection et l’entretien selon la directive W3/C2: rinçage tous les 2 mois

Catégorie de fluide 2

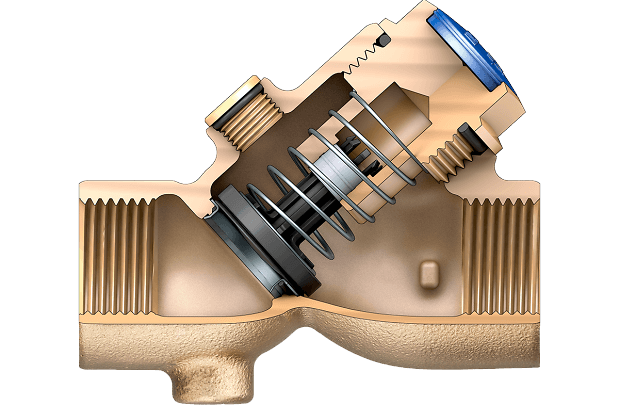

Sicherheitstrenn Bild3

Fluide ne présentant pas de risque pour la santé humaine. Il s’agit en l’occurrence de fluides convenant pour la consommation humaine, y compris de l’eau issue d’une installation d’eau de boisson et susceptible de présenter une altération du goût, de l’odeur, de la couleur ou de la température (eau chaude ou refroidie).

Exemples:

Eau de boisson chaude ou refroidie

Eau de boisson avec jus de fruits

Café, potages

Eau de denrées cuites

Vapeur (en contact avec les aliments, exempte d‘additifs)

Eau stérile

Eau déminéralisée

Eau stagnante (p.ex. ayant séjourné dans des tronçons de conduite peu ou non utilisés)

Un fluide de catégorie 2 doit être sécurisé au minimum par un clapet anti-retour contrôlable de type EA.


Exemple de produit
Clapet anti-retour EA Nussbaum
Pour de l’eau jusqu’à 90 °C

Périodicité recommandée pour l’inspection et l’entretien selon la directive W3/C2: annuel

Catégorie de fluide 3

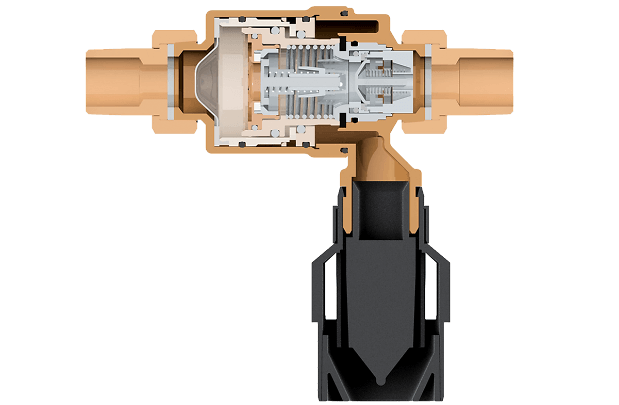

Sicherungstrennstation Bild 3

Fluide présentant un risque pour la santé humaine du fait de la présence d’une ou de plusieurs substances toxiques.

Exemples:

Eau de chauffage sans additifs

Eau de rinçage de vaisselle et ustensiles de cuisine

Eau de chasse d’eau

Eau de bain (usage domestique)

Postes de travail dentaire

La délimitation entre la catégorie de fluide 3 et la catégorie de fluide 4 est de LD 50 = 200 mg/kg poids du corps.

Un fluide de catégorie 3 doit être sécurisé au minimum par un disconnecteur de type CA.


Exemple de produit
Disconnecteur CA Nussbaum
Pour de l’eau jusqu’à 60 °C

Périodicité recommandée pour l’inspection et l’entretien selon la directive W3/C2: annuel

Catégorie de fluide 4

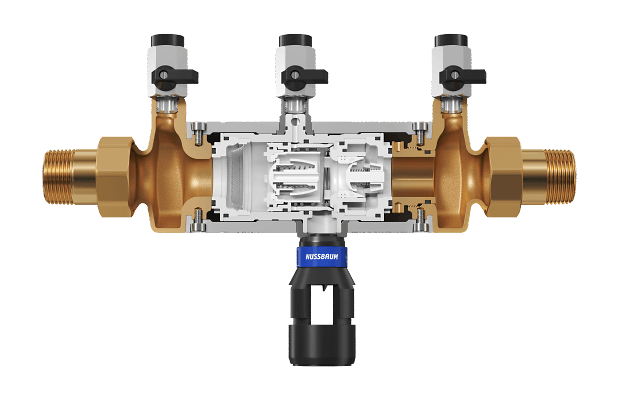

Schnittbild Systemtrenner

Fluide présentant un risque pour la santé humaine du fait de la présence d’une ou de plusieurs substances toxiques, voire se substances particulièrement toxiques, ou encore de plusieurs substances radioactives, mutagènes ou cancérigènes. Fluide susceptible de présenter les caractéristiques suivantes: saveur, odeur, couleur ou température (chauffage ou refroidissement).

Exemples:

Eau adoucie non destinée à la consommation humaine

Eau avec agent antigel

Eau et algicides

Eau et agent anticorrosion non destinés à la consommation humaine

Eau et produit lessiviel

Eau et agents tensioactifs

Eau et agent désinfectant non destinés à la consommation humaine

Eau et détergents

Eau et refroidissant

Eau de chauffage avec additifs

Irrigation par infiltration

Un fluide de catégorie 4 doit être sécurisé au minimum par un disconnecteur de type BA.


Exemple de produit
Disconnecteur BA Nussbaum
Pour de l’eau jusqu’à 60 °C

Périodicité recommandée pour l’inspection et l’entretien selon la directive W3/C2: annuel, selon le contrat de maintenance

Catégorie de fluide 5

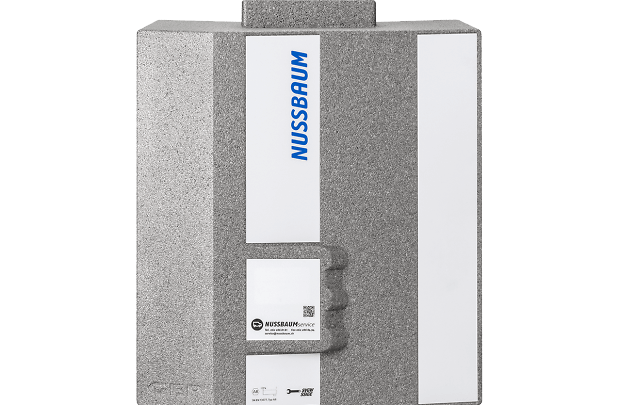

Sicherheitstrenn Hülle

Fluide présentant une menace à la santé des hommes par la présence d’agents infectieux microbiens ou viraux, de maladies transmissibles.

Exemples:

Eau de boisson pour animaux

Eau de piscine

Lavage de fruits et légumes (entreprises alimentaires)

Prélavage et lavage de vaisselle et ustensiles de cuisine

Eau de machine à laver

Eau de lavage corporel

Eau des toilettes

Eaux usées

Pour un fluide de catégorie 5, la sécurité doit être assurée par une surverse ou une station de séparation et de sécurité de type AB.


Exemple de produit
Station de séparation et de sécurité Nussbaum de type AB
Pour de l’eau jusqu’à 35 °C

Périodicité recommandée pour l’inspection et l’entretien selon la directive W3/C2: annuel

MARQUES DE CONFORMITÉ APPLICABLES

SVGW

Une installation d’eau de boisson est constituée obligatoirement d’un grand nombre de produits. Selon l’usage qui en est fait, divers procédés de contrôle et de méthodes d’évaluation sont mis en oeuvre. C’est pourquoi diverses marques de conformité SVGW sont en vigueur depuis 2016:

Présence de la marque de conformité «Eau»

Marque de conformité «Sécurité hygiénique»

Marque de conformité «Protection contre les retours d’eau»



Informations complémentaires sur les marques de conformité sur www.ssige.ch/konform.

MAINTENANCE ET CONTRÔLE

Service Bild

Protection de la qualité de l’eau de boisson en potable en Suisse

Le service de maintenance Nussbaum a pour finalité de réaliser le service et le contrôle de produits nécessitant un entretien selon la directive SVGW. Ainsi, les maîtres d’ouvrage et les propriétaires n’ont pas à s’occuper eux-mêmes de respecter les prescriptions légales.
L’équipe de service, qui opère dans la Suisse entière, réalise en toute indépendance l’ensemble des opérations de maintenance sur la base d’un abonnement. Avec le service de maintenance Nussbaum, la protection de la qualité de l’eau de boisson est garantie à tout moment.

Nussbaum Service
Tél. 062 286 81 81
service@nussbaum.ch

Les causes d’un retour d’eau

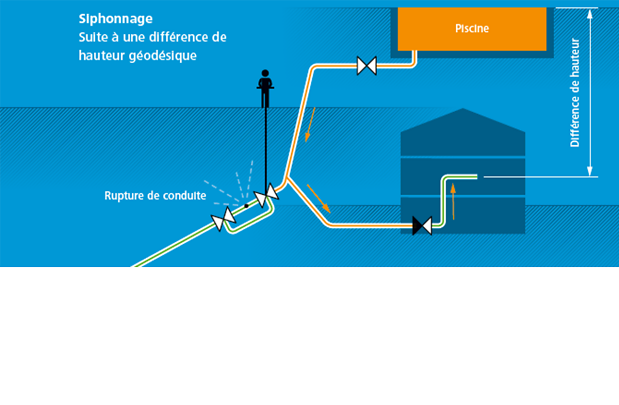

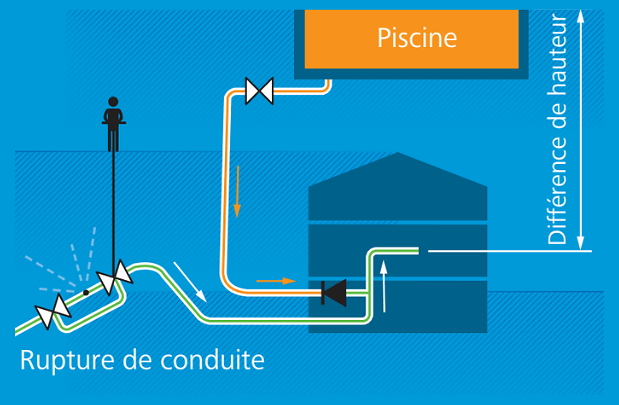

Siphonnage F

Siphonnage

Suite à une différence de hauteur géodésique

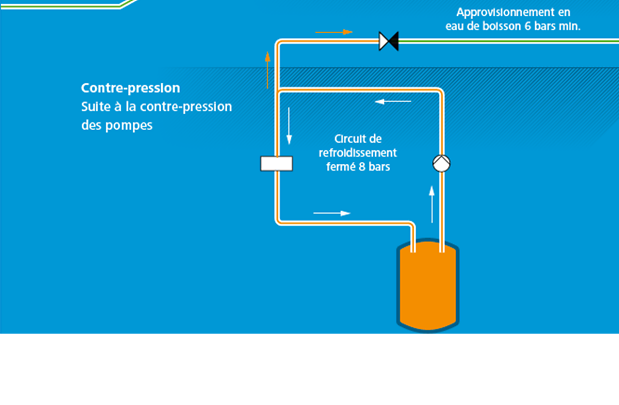

Contre Pression F

Contre-pression

Suite à la contre-pression des pompes

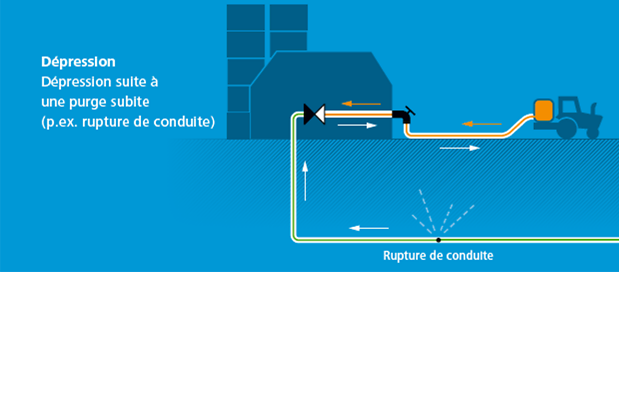

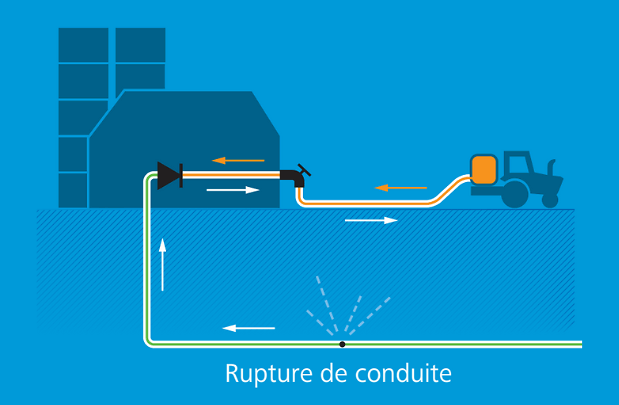

Dépression F

Dépression

Dépression suite à une purge subite (p.ex. rupture de conduite)






Cela peut entraîner la pollution de l’eau de boisson, déclenchée par: le contact entre une eau de boisson et eau non potable, la possibilité de pollution de l’eau de boisson par des substances étrangères.
