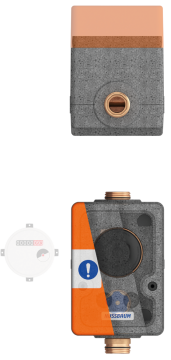

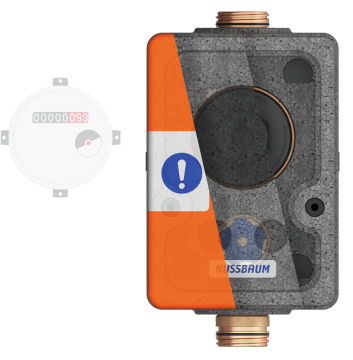

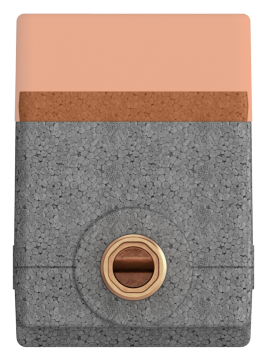

70101 Scatola rubinetteria sotto muro
esecuzione singola compatta per Koax con collegamenti per accoppiamenti rapidi per acqua fino a 90 °C con rubinetto di chiusura e corpo per montaggio contatore a capsula Koax, con coperchio cieco, cappuccio di protezione arancione, senza contatore a capsula
PN 10.0
| DN SK | z | L | T | T1 | T2 | T3 | H | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 209 | 120 | 128 | 167 | 55 | 40 | 179 | 3.19 | 70101.21 |
| 01 | 1 | 224.431 | |||||
|
|
||||||||||||||||||
Kvs: Misurato con il contatore a capsula Koax 67016
Altri dimensioni vedi 70105-70109
Per il funzionamento continuo utilizzare il tappo di chiusura 67002.
CAD / BIM
| Descrizione | Scatola rubinetteria sotto muro |
| Dimensione |
|
| Numero di articolo |
70101.21
|
