84219 Optiflex-Flowpress-Gomito doppio

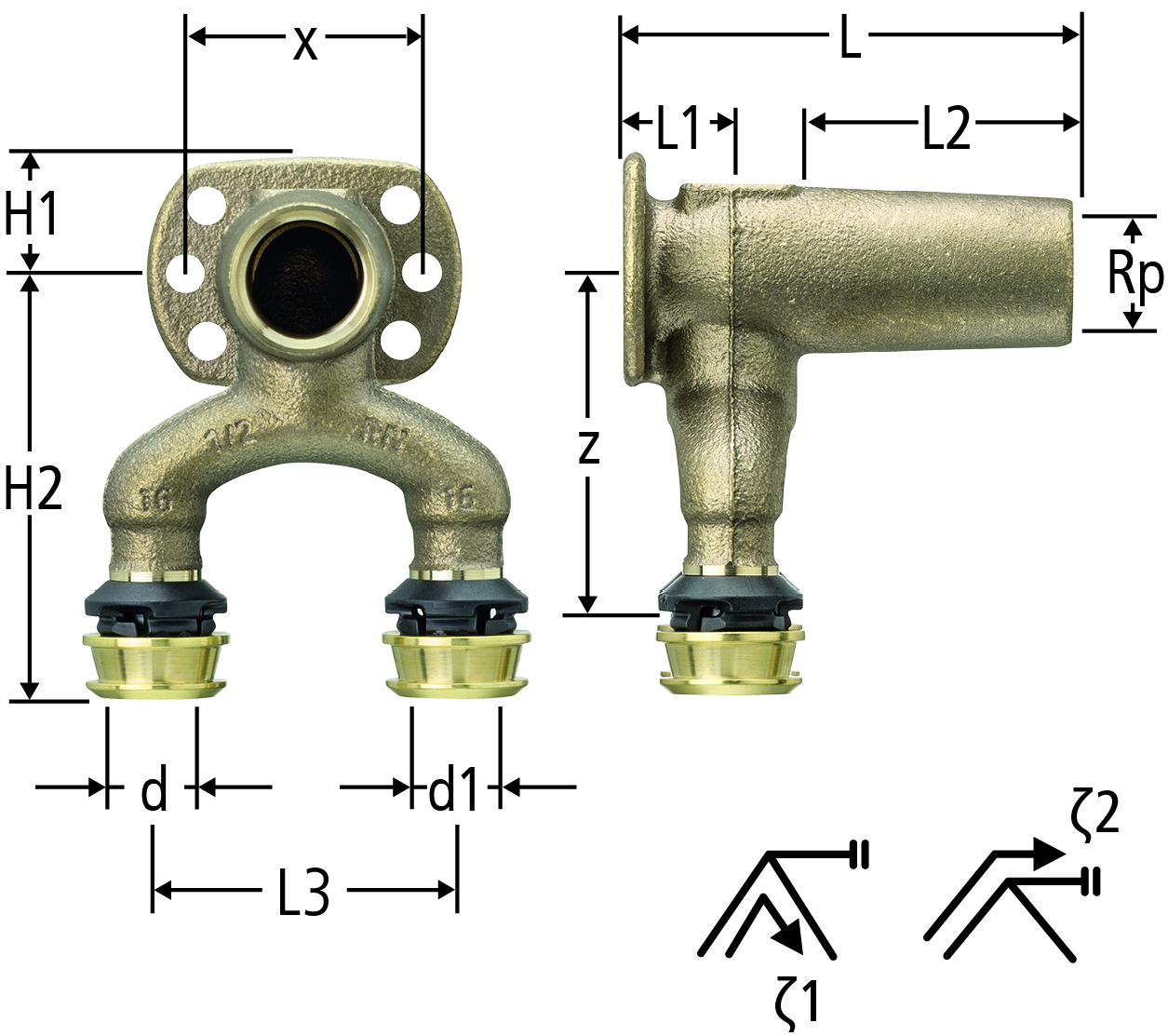

| Rp | d | d1 | z | L | L1 | L2 | L3 | H1 | H2 | x | ζ1 | ζ2 | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 16 | 56 | 63 | 18 | 19 | 50 | 20 | 71 | 40 | 2.9 | 3.3 | ½ x 16 x 16 x 63 | 84219.24 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||||
| ½ | 20 | 16 | 56 | 63 | 18 | 19 | 50 | 20 | 71 | 40 | 2.2 | 4.8 | ½ x 20 x 16 x 63 | 84219.25 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||||
Nota
L2 = Lunghezza filettata
CAD / BIM
| Descrizione | Optiflex-Flowpress-Gomito doppio |
| Dimensione |
|
| Numero di articolo |
84219.24
|
