L’INSTALLATION D’EAU DE BOISSON OPTIMALE DE NUSSBAUM

Les anciens tableaux d’unités de raccordement ne sont plus valables depuis fin 2012; n’utilisez que les nouveaux.

On peut en général continuer à établir les dimensions avec les tableaux d’unités de raccordement.

Le nouveau dimensionnement comprend moins de marge.

Les coûts et les risques de planification sont moindres avec les systèmes à types de raccordement A (Optipress/Optiflex-Profix).

C’est avec les systèmes à types de raccordement A (Optipress/Optiflex-Profix) que les exigences SIA 385 peuvent être garanties avec le plus de certitude en tenant compte des aspects hygiéniques.

manuel tecnique L’INSTALLATION D’EAU DE BOISSON

Vers le contenu

MÉTHODE DE CALCUL

Calcul: débit volumique, vitesse d’écoulement et perte de charge (peut toujours être utilisé)

Rohrweitenbestimmung Bild

Dispositif de pression

Lors de la disposition du réseau, c’est la répartition en zones (nombre de zones de pression) qui est importante. Un calcul de la pression doit être fait à cette fin. Le calcul de la pression est la base pour la détermination du dimensionnement des conduites dans le bâtiment.

La pression statique minimale doit être d’au moins 2 bars et la valeur maximale ne doit pas dépasser 10 bars.

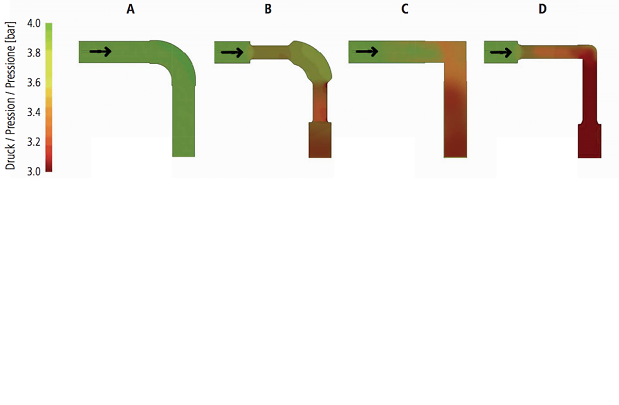

A sans embout intérieur, sans coude     C sans embout intérieur, avec coude

B avec embout intérieur, sans coude      D avec embout intérieur, avec coude

DÉTERMINATION DU DIMENSIONNEMENT DES CONDUITES, MÉTHODE SIMPLIFIÉE

Après le calcul de la pression, on peut passer au calcul du dimensionnement des conduites dans le bâtiment. L’exploitant du réseau donne des renseignements sur les pressions de service.

Les unités de raccordement sont à prendre dans le tableau correspondant.

Répartir les distributions d’étage (vitesse d’écoulement 2 m/s) en tronçons (jusqu’à 50 m par tronçon, soit 35 m pour la conduite de distribution de cave avec colonne montante et 15 m de conduite de soutirage, sinon méthode de calcul)
- Installation avec conduite de soutirage (vitesse d’écoulement 4 m/s)
- Installation avec tés (vitesse d’écoulement 3 m/s)

Le dimensionnement des conduites est déterminé pour chaque tronçon sur la base du tableau d’unités de raccordement

Outils d'aide MÉTHODE SIMPLIFIÉE:

DÉTERMINATION DU DIMENSIONNEMENT DES CONDUITES, MÉTHODE DE CALCUL

Après le calcul de la pression, on peut passer au calcul du dimensionnement des conduites dans le bâtiment. L’exploitant du réseau donne des renseignements sur les pressions de service.

Le choix préliminaire est fait selon le diagramme des pertes de charge et des vitesses d’écoulement max. admissibles.
- Conduites de distribution de cave avec colonnes montantes 2 m/s
- Installation avec conduite de soutirage 4 m/s
- Installation avec tés 3 m/s

Le calcul apporte la preuve que le coefficient de pression minimal est garanti à chaque point de soutirage. Le calcul peut être fait avec l’outil RN «Calcul de perte de charge».

Des informations plus précises sont fournies dans la directive SSIG W3, édition 2013.

Outils d'aide Méthode de calcul:

W3-Tableaux-LU

LU-Tableau Nussbaum Optiflex-Profix PB

Tableau

LU-Tableau Nussbaum Optiflex Flowpress PB

Tableau

LU-Tabelle Nussbam Optipress-Aquaplus

Tableau

Zeta-Wert-Tabellen

Druckverlustdiagramm für Optiflex Kunststoffrohre
