26007 Rubinetto a sfera
Archiviertes Produkt
con flange manico nero, sfera d'ottone cromato, guarnizioni PTFE, guarnizioni del perno NBR, per acqua* fino a 50 °C, aria compressa, olio e benzina, flangia conforme a EN 1092 - PN 16
PN 16.0

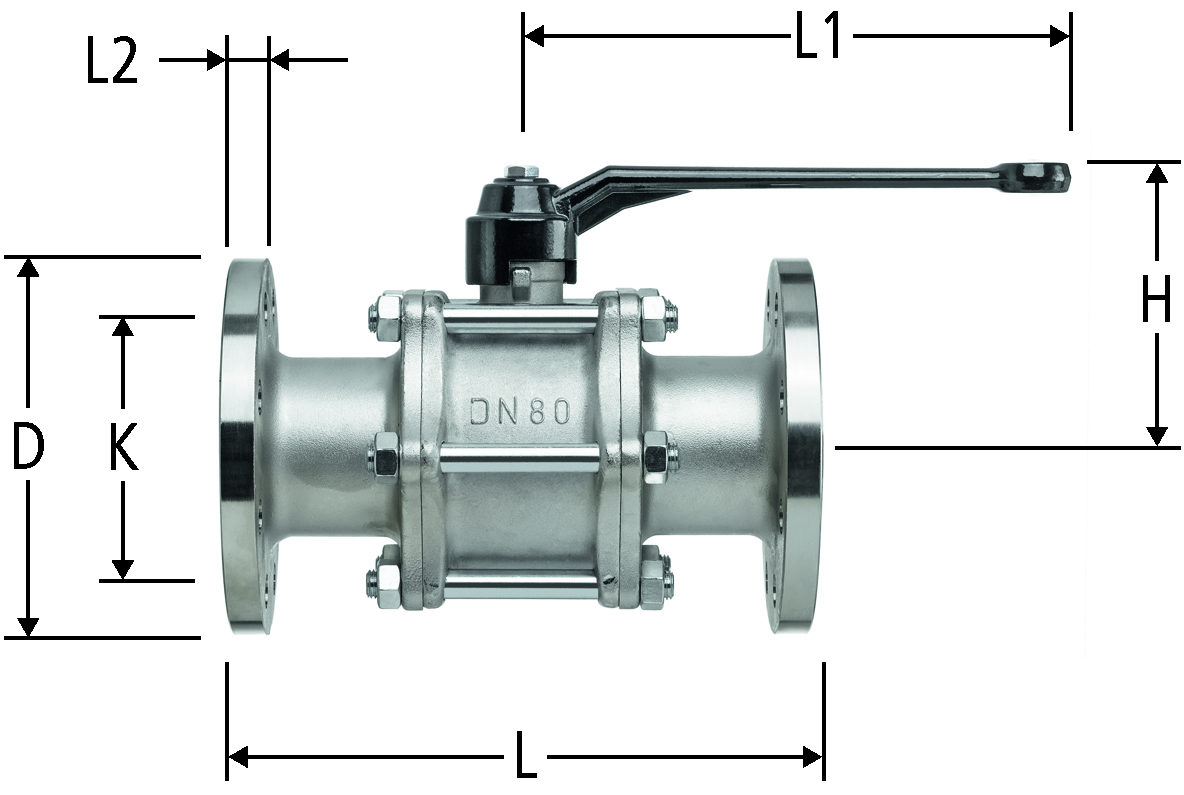

| DN | L | L1 | L2 | H | D | N | K | Art. n. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 290 | 290 | 20 | 140 | 185 | 4x Ø18 | 145 | 65 | 26007.71 | 01 | 1 | 728.117 | non più disponibile |
| 80 | 310 | 290 | 22 | 152 | 200 | 8x Ø18 | 160 | 80 | 26007.72 | 01 | 1 | 728.118 | non più disponibile |
| 100 | 350 | 290 | 25 | 166 | 220 | 8x Ø18 | 180 | 100 | 26007.73 | 01 | 1 | 728.121 | non più disponibile |
Prolunga del perno vedi 26012
Non omologato per installazioni con acqua potabile secondo la direttiva W3 della SSIGA.
N = Numero di fori x diametro
